صمامات إعادة التدوير التلقائية: كيف تحمي مضخات تغذية الغلايات والمضخات عالية الضغط عند الحد الأدنى للتدفق

صمام إعادة التدوير التلقائي جهاز ذاتي التشغيل يحمي مضخة طرد مركزي من التلف عبر إبقاء التدفق خلال المضخة فوق الحد الأدنى الآمن، من دون قدرة خارجية أو إشارة تحكم. وفي مضخات تغذية الغلايات وغيرها من المضخات عالية الضغط، يستبدل هذا الصمام الواحد ما كان سيتطلب، لولا ذلك، صمام عدم رجوع وحلقة قياس تدفق وصمام تحكم موصولًا بـ PLC.

ما هو صمام إعادة التدوير التلقائي؟

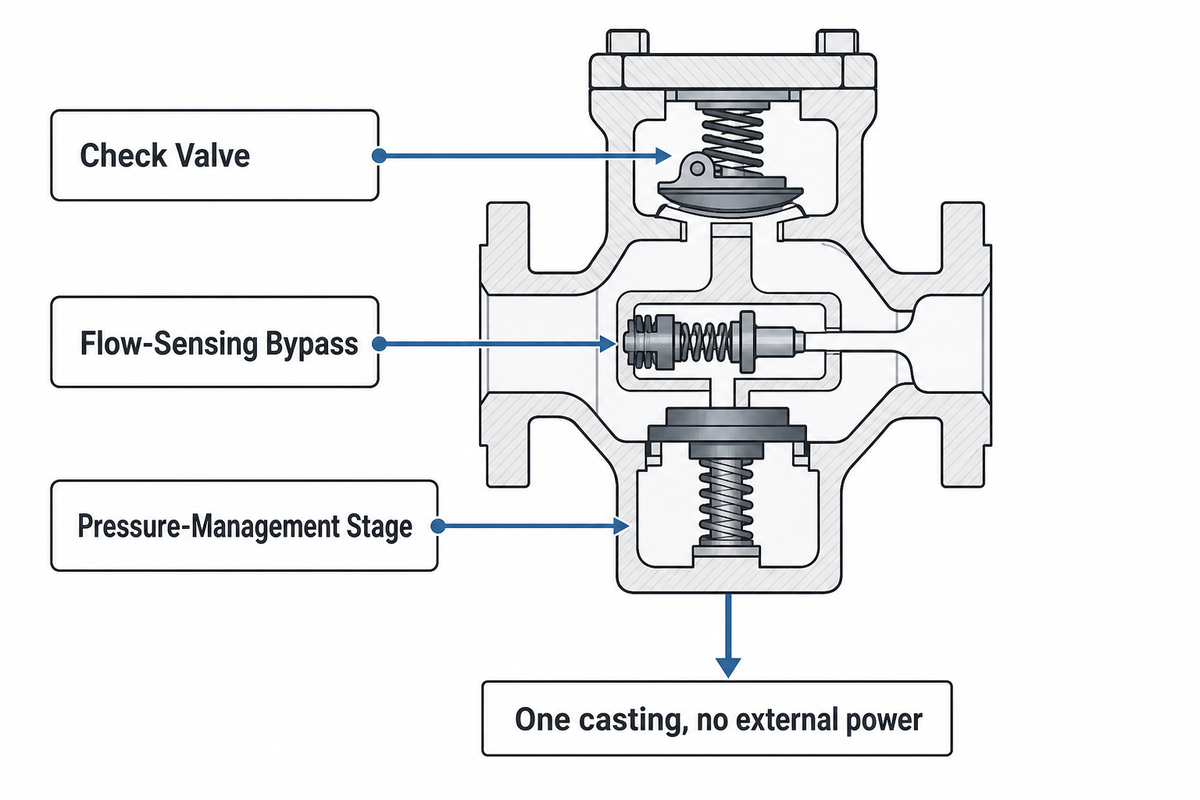

صمام إعادة التدوير التلقائي جهاز ذاتي التشغيل ميكانيكيًا يجمع صمام عدم رجوع وعنصر تجاوز مستشعرًا للتدفق ومرحلة لإدارة الضغط في جسم واحد، للحفاظ على مضخة طرد مركزي فوق حدها الأدنى الآمن للتدفق. ويصف مهندسو المواقع والمصنعون على حد سواء التصميم الأساسي نفسه عبر مصادر مستقلة: قرص حساس للتدفق أو عنصر صمام رئيسي يستشعر التدفق الأمامي، وعنصر تجاوز مرتبط يفتح بنسبة عكسية مع انخفاض التدفق الأمامي.

إن تحديد مواصفة صمام إعادة تدوير تلقائي لحماية المضخة يكسب سمعة من حيث ظروف التشغيل الموثوقة، لعدم وجود حلقة تحكم خارجية يمكن أن تتعطل. ويفتح المنطق الميكانيكي نفسه مسار التجاوز ويغلقه فور عودة التدفق إلى الحد الأدنى المطلوب، بدلًا مما كان سيتطلب صمام تجاوز يدويًا ومشغلًا يراقب مقياسًا.

يفترض المشترون غالبًا أن هذا مجرد صمام عدم رجوع مزود بخط تجاوز مثبت بالمسامير، ويسألون لماذا لا يمكنهم بناء الحماية نفسها من صمام عدم رجوع عادي مع منصة صمام تحكم منفصلة للحد الأدنى للتدفق. وتجيب مساحة التركيب وعدد نقاط التوصيل عن السؤال: إذ تحتاج منصة صمام التحكم إلى مقياس تدفق خاص بها ومرسلات ضغط وحلقة PLC أو DCS صغيرة لتعديل التجاوز، بينما يؤدي صمام ARC المهمة نفسها بأدلة وصمامات نابضية داخل قطعة صب واحدة. وقد أوضح مهندس بترول في Eng-Tips الفرق بجلاء: تلائم صمامات التحكم التحكم القائم على المصنع عندما يكون التدفق معروفًا ومستقرًا، بينما تلائم صمامات ARC الحماية القائمة على المنشأة عندما يكون التدفق متغيرًا أو غير معروف، وهي تحديدًا حالة مضخة تغذية الغلاية.

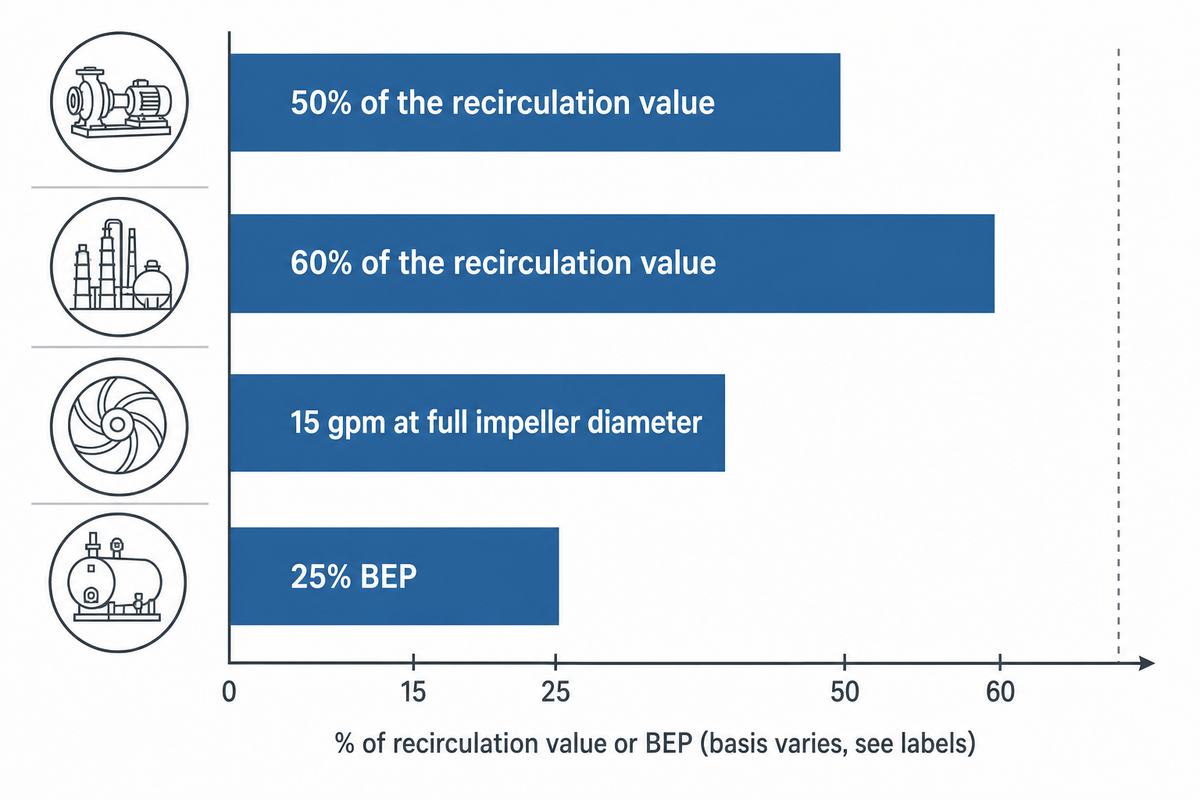

لماذا تتعطل مضخات تغذية الغلايات والمضخات عالية الضغط دون حماية للحد الأدنى للتدفق

تتعرض مضخة الطرد المركزي التي تعمل دون حدها الأدنى للتدفق المستمر لإعادة تدوير داخلية عند مدخل المكره والطرد، وتتحول الطاقة الميكانيكية غير المحولة إلى ارتفاع ضخ مفيد إلى حرارة تتبدد مباشرة في المائع المضخوخ. ومع ارتفاع حرارة المائع، يرتفع ضغط بخاره إلى أن يبدأ التكهف، فيؤدي إلى تآكل المكره وغلاف المضخة فيما ترتفع أحمال الدفع والاهتزاز باتجاه تعطل المحامل ومانع التسرب.

وثّق Warren H. Fraser، كبير المهندسين الهيدروليكيين في Worthington Pump وعضو لجنة كود اختبار أداء مضخات الطرد المركزي في ASME، حالتي تعطل فعليتين بسبب التشغيل في منطقة إعادة التدوير: إذ أدى تشغيل مضخة برج تبريد مزدوجة الشفط عند 75% من BEP إلى تكهف ريش مكرهها المصنوع من حديد الزهر حتى انكسرت خلال بضعة أسابيع، كما تعرضت مضخة تغذية غلاية عالية الضغط بسرعة نوعية قدرها 1,500، ظلت في وضع الخمول عند حمل منخفض أثناء بدء تشغيل المحطة، إلى تعطل كلالي لريش ناشرها بسبب الأحمال الدورية في منطقة إعادة التدوير عند الطرد.

توثق سلسلة BBP الخاصة بمضخات تغذية الغلايات متعددة المراحل ذلك مباشرة: فتشغيل إحدى مضخات BFP الخاصة بها دون 25% من نقطة أفضل كفاءة يؤدي إلى إعادة تدوير داخلية وارتفاع الحرارة داخل المضخة، ولهذا تحدد BBP حلقة إعادة تدوير تلقائية للحد الأدنى للتدفق عائدة إلى مزيل الهواء لهذه المهمة. كما أن الفيزياء الأساسية مهمة: إذ يغادر ماء التغذية مزيل الهواء وهو قريب أصلًا من درجة حرارة تشبعه، لذا تكفي حتى الزيادة الطفيفة في الحرارة الناتجة عن التشغيل دون الحد الأدنى للتدفق لدفعه باتجاه ضغط البخار. وتُركّب أنظمة مياه تغذية مزيل الهواء عادةً بحيث يكون مزيل الهواء أعلى من المضخة بقدر كبير لتوفير هامش ارتفاع ساكن ضد هذا الخطر تحديدًا؛ ومن دون هذا الارتفاع، لن يترك هامش NPSH عند عين الشفط للمرحلة الأولى من المضخة هامشًا حراريًا كبيرًا إذا رفعت إعادة التدوير درجة حرارة المائع أكثر. وتتابع BBP هذه المواصفة الفنية مقابل قاعدة مركباتها المركبة: إذ سجلت منشأة كهرباء تعمل بالفحم بقدرة 150 MW وتشغل مضختي تغذية غلايات BB5 من BBP بتهيئة 2×100% إتاحة قدرها 97.8% خلال فترة رصد بلغت 24-month مع استمرار تشغيل حلقة الحد الأدنى للتدفق، كما عمل تحديث مستقل للتوليد المشترك من الكتلة الحيوية عبر البرازيل وأوروبا الشرقية لمدة 18 months دون أي زمن توقف عن التشغيل متعلق بمانع التسرب، بعد ترقية مانع تسرب DLC مقترنة بالحماية نفسها للحد الأدنى للتدفق.

يعترض المشترون أحيانًا بأن مضختهم عملت لسنوات من دون صمام إعادة تدوير مخصص، ومن ثم لا بد أن الخطر مبالغ فيه. ويخلط هذا الطرح بين غياب تعطل موثق وغياب تآكل متراكم: إذ يتدهور العمر التشغيلي للمحمل ومانع التسرب مع كل ساعة تُقضى دون الحد الأدنى للتدفق، قبل وقت طويل من ظهور تعطل كارثي في سجل الصيانة، ويُعد منحنى الحد الأدنى للتدفق المعتمد من المصنع أساس أي مطالبة ضمان أو تحقيق في تعطل ميداني. وتُعد واقعة صيانة مؤجلة واحدة درسًا أقل تكلفة بكثير من تلف الريش الذي وثّقه Fraser.

تزيد مضخات تغذية الغلايات الأعلى سرعة من حدة المشكلة: إذ تحول مرحلة تدور بسرعة 3,600 RPM عجز تدفق معين إلى حرارة أسرع من المرحلة نفسها عند 1,800 RPM، وهو أحد أسباب ظهور تلف إعادة التدوير في مضخات BFW متعددة المراحل قبل مضخات العمليات البطيئة منخفضة ارتفاع الضخ. وفي مضخات العمليات الكيميائية الأفقية ذات الشفط الطرفي التي يغطيها، يحدد ANSI B73.1 هدف تصميم قياسيًا للعمر التشغيلي L10 للمحمل قدره 17,500 hours عند نقطة التشغيل المقنّنة، موضحًا مدى صرامة احتساب العمر التشغيلي المقنّن للمحمل على مستوى الصناعة، وهو فئة هدف تتآكل في أي مضخة تقضي فترات ممتدة دون حدها الأدنى للتدفق المستمر. وعلى جانب تغذية الغلايات متعددة المراحل تحديدًا، يفترض API 610 أن مضخة طرد مركزي في ظروف تشغيل تكرير مستمرة يمكنها العمل 3 years بين فترات الإيقاف المخطط لها، وهو معيار لا يمكنها تحقيقه إذا قضت جزءًا من تلك الفترة محرومة من التدفق. وفي ظروف تشغيل مياه التغذية، حيث تتراوح درجات حرارة الموائع عادةً من نحو 100°C إلى أكثر من 200°C بحسب ضغط المحطة، يرتفع ضغط بخار الماء بشدة مع درجة الحرارة، لذا تكفي حتى زيادة متواضعة في درجة الحرارة داخل غلاف يعاني نقص التدفق لبدء التكهف قبل وقت طويل من وصول المائع إلى قراءة ضغط غير طبيعية ظاهرة.

لا يزداد حمل الاهتزاز والدفع في خط مستقيم مع انخفاض التدفق. وما إن يتجاوز الطلب قدرة المضخة على خفض التدفق، حتى يظهر عدم الاستقرار الناتج أولًا عادةً على هيئة تآكل في المحمل والناشر، وهو نمط التعطل الذي وثّقه Fraser، بدلًا من إيقاف مفاجئ. وتخفض حلقة إعادة تدوير محددة الحجم على نحو صحيح حمل الدفع هذا باتجاه نطاقه المقنّن بمجرد فتح التجاوز.

كيفية عمل صمام ARC، الآلية الأساسية

يبدأ مبدأ عمل صمام إعادة التدوير التلقائي داخل الجسم، حيث يستشعر عنصر الصمام الرئيسي التدفق بين المدخل والمخرج ويرتبط بعنصر تجاوز عبر ساق مشتركة. ومع انخفاض التدفق الأمامي، يتحرك العنصر الرئيسي باتجاه مقعده ويرفع عنصر التجاوز، فاتحًا مسارًا عائدًا إلى الشفط؛ ومع تعافي التدفق، يغلق التجاوز مرة أخرى. وعند استقراره بالكامل على المقعد، يعمل أيضًا كصمام عدم رجوع، مانعًا التدفق العكسي إلى المضخة عند الإيقاف.

يمكن للقراء الباحثين عن مخطط لصمام إعادة التدوير التلقائي الرجوع إلى مجموعة الرسومات الخاصة ببراءة الاختراع (FIG. 1 حتى FIG. 3)، التي توضح ريش الدوامة الموضوعة عند مخرج محول التجاوز.

يوصل الصمام مباشرةً في الخط الرئيسي لطرد المضخة، قبل أي صمام عدم رجوع قد يكون موجودًا في المنشأة، وتعيد دائرة التجاوز الخاصة به المائع منخفض التدفق إلى خزان شفط أو مزيل هواء أو مكثف بدلًا من تصريفه. ويفتح التجاوز تلقائيًا كلما انخفض التدفق الأمامي عن نقطة الضبط، وتغلقه الوصلة نفسها مجددًا عند تعافي التدفق. ولا يلزم نظام تحكم أو مرسل ضغط خلفي أو تدخل المشغل، وغياب المنطق الخارجي هذا هو ما يتيح للصمام إطالة فترات الصيانة دون جدول لإعادة المعايرة.

يكمن الاختلاف الفعلي بين التصاميم في مرحلة كبح التكهف على جانب التجاوز. وينشر بعض المصنعين تجهيزات متعددة المراحل أو الفتحات تقسم هبوط الضغط الكبير إلى سلسلة من الاستعادات الأصغر، بحيث لا تهبط أي مرحلة منفردة دون ضغط بخار المائع. ويسلك Canadian patent CA2211146C الممنوح (Pentair، المودع أصلًا من Tyco Flow Control) مسارًا مختلفًا: فهو يحمي الأنابيب اللاحقة بمحول تجاوز مزود بريش دوامة حلزونية تمنح مائع التجاوز حركة دورانية سريعة، وتمنع فقاعات التكهف من الانهيار مباشرةً على جدار الأنبوب بدلًا من تقسيم هبوط الضغط إلى مراحل. ويعالج كلا النهجين المشكلة نفسها، وهي حماية خط التجاوز من التآكل عند فرق ضغط عالٍ، لكن بهندسة داخلية مختلفة، لذا ينبغي للمشتري الذي يقارن بين صمامي ARC في ورقة بيانات ألا يفترض أن «متعدد المراحل» هو التصميم المشروع الوحيد.

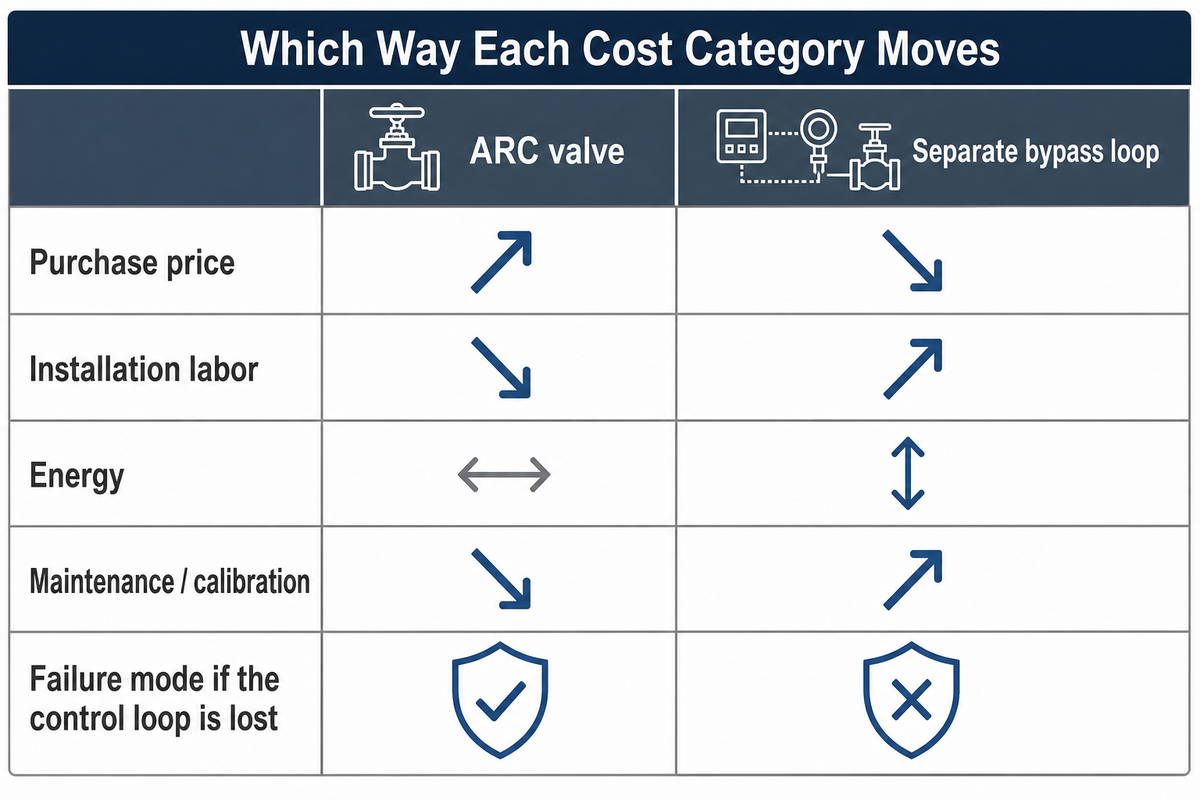

صمام ARC مقابل حلقة تجاوز منفصلة للحد الأدنى للتدفق، إطار عوامل التكلفة

يتوقع المشترون الذين يبحثون عن سعر صمام إعادة التدوير التلقائي رقمًا واحدًا، لكن الاختيار بين صمام ARC متكامل وتجميع صمام عدم رجوع وعنصر تدفق وصمام تحكم في حلقة تجاوز خاصة بكم ليس سؤالًا له إجابة واحدة بالدولار، لأن تكلفة دورة الحياة تعتمد على دورات التشغيل الخاصة بالتركيب وأسعار الطاقة وسجل الصيانة، وهي أمور لا يمكن لمقارنة عامة تقديمها. وما يمكن للمشتري مقارنته بإنصاف هو فئات التكلفة التي تتغير واتجاه تغيرها عندما ينخفض عدد المكونات من ثلاثة عناصر مزودة بأجهزة قياس وتحكم إلى صمام واحد ذاتي التشغيل.

يوضح مثال Hydraulic Institute المحسوب لتكلفة دورة الحياة حجم الأمر: فمضخة بقدرة 100-hp وتكلفة مركبة قدرها $30,000 تعمل باستمرار عند $0.08 لكل kWh تتكبد نحو $52,000 من تكلفة الكهرباء سنويًا ونحو $780,000 خلال 15 years؛ ولا تمثل تكلفة التركيب سوى نحو 4% من تكلفة الطاقة على مدى العمر لمضخة تعمل باستمرار. وبالمقارنة مع أرقام بهذا الحجم، يكون فرق السعر بين صمام ARC وصمام عدم رجوع عادي هامشيًا؛ أما الفئات التي تتغير فعليًا فهي ساعات الهندسة وصيانة أجهزة القياس والتحكم وخطر نقطة التعطل الوحيدة في حلقة التحكم.

هناك تحذير مهم هنا: فالأرقام أعلاه تصف مضخة عالية فرق الضغط تعمل باستمرار، لا كل تركيب. إذ يوثق الدليل المشترك لـ DOE وHydraulic Institute وEuropump بشأن الضخ متغير السرعة مصفاة في سان فرانسيسكو تشغل، ضمن مضخات أخرى، مضخة تغذية رئيسية بقدرة 1,650 kW، حيث كانت المضخات التي تعمل عند 40% فقط من نقطة أفضل كفاءة تتعرض لتعطل موانع التسرب والمحامل بنحو مرة سنويًا، ويشير إلى أنه حتى عند أقصى تدفق يُترك صمام التحكم عادةً مغلقًا بنسبة 10% لأغراض التحكم، ما يهدر الطاقة في كل دورة بصرف النظر عن كيفية هندسة حماية الحد الأدنى للتدفق. ولن تحقق المضخات منخفضة فرق الضغط ومنخفضة دورة التشغيل فترة الاسترداد نفسها التي تحققها مضخة تغذية غلاية عالية الضغط تعمل باستمرار. فلا تقبلوا إجماليًا عامًا من المورد لمدة 5 years من دون الاستناد إلى ساعات تشغيلكم وتعرفة الطاقة لديكم.

لا يجعل أي مما سبق الصمام المتكامل أكثر اقتصادية بطبيعته في كل مشروع؛ ففي مضخة منخفضة دورة التشغيل، قد تكون تكلفة الشراء الإضافية عبئًا مكلفًا ببساطة. أما في ظروف تشغيل تغذية الغلايات المستمرة، فإن زمن التوقف عن التشغيل المتجنب بإزالة نقطة تعطل واحدة في حلقة التحكم يرجح كفة صمام ARC خلال العمر التشغيلي للمضخة، كما تساعد التجهيزات محددة الحجم على نحو صحيح في تقليل زيارات الصيانة غير المخطط لها؛ وأجروا المقارنة باستخدام تكلفة زمن التوقف عن التشغيل وسجل الصيانة الخاصين بكم بدل افتراض فترة استرداد ثابتة.

تحديد الحجم وتوافق التحديث، ما يجب فحصه قبل تحديد المواصفة

يفشل تحديث منصة مضخة قائمة بصمام ARC غالبًا لا لأن الصمام غير صحيح، بل لأن شخصًا ما أغفل معيارًا لا يظهر إلا عندما يصل الصمام إلى الموقع ولا يتطابق الخط. إذ يكفي عدم تطابق واحد، مثل تحديد خط 150 mm مقابل شفة قائمة بمقاس 100 mm، أو تركيب تجهيزات مقننة عند 1,500 psi في ظروف تشغيل تبلغ ذروتها 2,200 psi، لإعادة المنصة بأكملها إلى الورشة. وتغطي الفحوص التسعة أدناه المعايير التي تمنع التركيب فعلًا، لا نصيحة عامة من قبيل «استشر المصنع».

فحص ملاءمة التحديث من 9 نقاط

قد يسمح تجاوز أي من الفحوص التسعة بوصول حالات التدفق المنخفض إلى المضخة قبل أن يعوض تدفق إعادة التدوير ذلك، وتميل الفجوة إلى الظهور كعرض أثناء بدء التشغيل بدلًا من ظهورها كبند في ورقة البيانات. وقد يترك التحديث الذي يفترض نسبة مئوية عامة بدل الرجوع إلى الحد الأدنى للتدفق المطلوب للمضخة نفسها التدفق الرئيسي أقل من الحجم اللازم لطلب التدفق الفعلي عند الحمل الجزئي، كما أن صمامًا مزودًا بتجهيزات وفق نقطة ضبط حد أدنى محددة مسبقًا وخاطئة للتدفق لن يوفر حماية مضخة الطرد المركزي التي يفترضها المنحنى المعتمد. وتميل المواقع التي تحافظ على قائمة تحقق موثقة لبدء التشغيل إلى اكتشاف هذا النوع من عدم التطابق قبل أن يسبب تلفًا، بخلاف المواقع التي تتجاوزه؛ وفي الحالات الشديدة التي لا يلاحظ فيها عدم التطابق لأشهر، قد ينتهي الأمر بتلف دائم للمكره قبل الفحص الدوري التالي.

بعد بدء تشغيل الصمام، يستحق مسار الحماية نفسه فحصًا دوريًا، لا المضخة وحدها. فقد وثقت النشرة 86-03 للجنة التنظيم النووي الأمريكية أربع حالات فعلية كان فيها قصور تصميمي في صمام عزل يعمل بالهواء على خط إعادة تدوير للحد الأدنى للتدفق قادرًا على إزالة الحماية عن عدة مضخات طوارئ في آن واحد، وهو سيناريو حذرت النشرة من أنه سيترك المضخات تعمل ضد صمام طرد مغلق وتتضرر خلال دقائق إذا وقع، ومنحت المحطات المتأثرة 30 days للإبلاغ عن موضع الضعف و90 days لتقديم جدول إصلاح طويل الأجل. وتغطي هذه النشرة أنظمة السلامة النووية تحديدًا، لكن الدرس الأساسي ينطبق على أي منظومة حماية للحد الأدنى للتدفق تحتوي صمام عزل قبل صمام ARC أو بعده لأغراض الصيانة: تحققوا من موضع ذلك الصمام ووظيفته بالفاصل الزمني نفسه الذي تختبرون فيه المضخة، لا عند بدء التشغيل الأولي فقط.

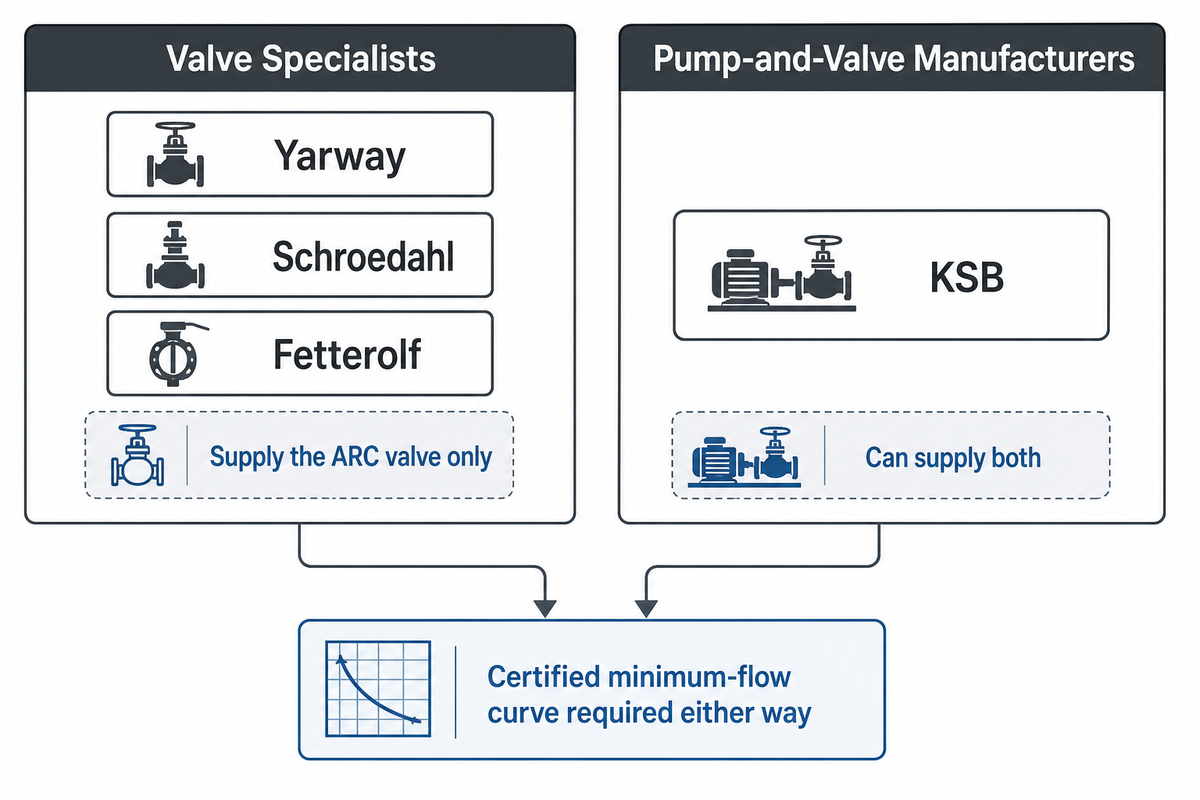

من يصنع صمامات إعادة التدوير التلقائية

سيجد المشترون الذين يبحثون عن مصنّعي صمامات إعادة التدوير التلقائية المجموعة نفسها من الأسماء المتخصصة في طلبات عروض الأسعار RFQ لمضخات تغذية الغلايات على امتداد عقود: Yarway وSchroedahl وSchroeder Valves وFetterolf، إلى جانب كبار مصنّعي المضخات والصمامات مثل KSB الذين يمكنهم توريد المضخة وصمام حمايتها معًا. لا يصنع معظم المتخصصين المضخة نفسها، ولهذا يُتخذ قرارا الشراء عادةً بصورة منفصلة ما لم يكن مورد واحد يورد كليهما.

يمكن لأي منهم توريد صمام محدد المقاس لمضخة مياه تغذية الغلاية بمجرد توفر منحنى الحد الأدنى المعتمد للتدفق الصادر عن مورد المضخة. يعتمد العمر التشغيلي لمجموعة الأجزاء الداخلية في صمام محدد المقاس بشكل صحيح ضمن ظروف التشغيل المستمرة لتغذية الغلايات على كيمياء المياه وفارق الضغط، لذا اطلب من مورد الصمام تقديرًا لفترة إعادة التأهيل وفقًا لظروف تشغيلك الفعلية بدلًا من رقم عام.

لا تبيع BBP صمامات ARC؛ إذ إن خطوط مضخات تغذية الغلايات متعددة المراحل وعالية الضغط لديها هي تحديدًا المعدات التي تحميها هذه الصمامات، وتنشر سلسلة مضخات تغذية الغلايات الخاصة بـ BBP منحنى حد أدنى معتمدًا للتدفق، وتحدد حلقة إعادة تدوير تلقائية للحد الأدنى للتدفق لنقطة التشغيل تلك. يمكن للمشترين الذين يحددون مقاس مضخة وصمام جديدين معًا استخدام محدد طرازات BBP للحصول على قيمة الحد الأدنى المعتمدة للتدفق التي سيحتاجها مورد صمام ARC قبل تقديم عرض سعر لمجموعة الأجزاء الداخلية.

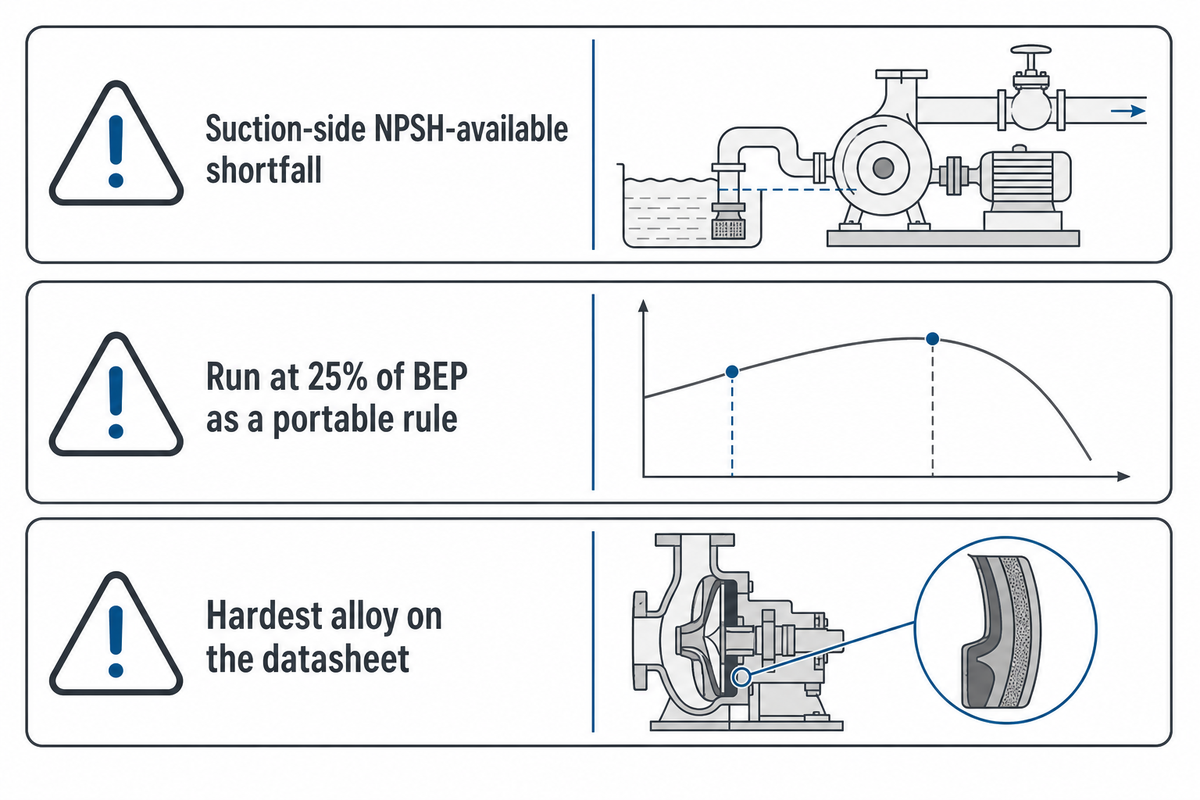

الظروف التي تجعل صمام ARC الحل غير المناسب

يعالج صمام إعادة التدوير التلقائي مشكلة محددة واحدة، وهي الحفاظ على تدفق أعلى من الحد الأدنى للمضخة على جانب الطرد، لكن المشترين يحددونه أحيانًا لمعالجة مشكلة مختلفة تمامًا لا يستطيع التأثير فيها. توجد 3 حالات حدّية موثقة تستحق التحقق قبل الطلب.

“يجب أن تتجاوز NPSHa دائمًا NPSHr، ويُعرف الفرق بين هاتين القيمتين بهامش NPSH.”

أولًا، لا يستطيع صمام ARC معالجة نقص NPSH المتاح على جانب الشفط. فهو يحمي مضخة يتوفر لها NPSH كافٍ لكنها تعمل عند تدفق منخفض جدًا؛ أما إذا كان نظام الشفط نفسه لا يستطيع توفير ارتفاع كافٍ فوق ضغط البخار، فإن إضافة صمام إعادة تدوير على جانب الطرد لا تفعل شيئًا لظرف الشفط المسبب للتكهف. ثانيًا، لا تعامل عبارة “التشغيل عند 25% من BEP” كقاعدة قابلة للتعميم: فهذا الرقم يعكس تصميم عائلة مضخات محددة وقدرتها على تحمل إعادة التدوير الداخلية، كما تحذر الإرشادات الميدانية المستقلة صراحةً من اعتماد نسبة عالمية للحد الأدنى للتدفق لأن الحد الحاكم يتغير بحسب السرعة النوعية للشفط وهندسة المكره وظروف التشغيل. ثالثًا، لا يمثل اختيار مادة مجموعة الأجزاء الداخلية مسابقة في الصلادة: إذ تتراوح الخيارات بين سبائك التكسية الصلدة القائمة على الكوبالت مثل Stellite 6، التي تحتوي تقريبًا على 28% من الكروم و4% من التنغستن في مصفوفة من الكوبالت، ودرجات الفولاذ المقاوم للصدأ المقسى بالترسيب مثل 17-4 PH، وفي مياه تغذية الغلايات العدوانية أو منزوعة الأكسجين لا تكون أشد السبائك صلادة في ورقة البيانات هي الخيار الافتراضي الصحيح تلقائيًا. ينبغي مواءمة مجموعة الأجزاء الداخلية مع كيمياء المياه المقاسة فعليًا، وهو قرار يُتخذ على أفضل وجه مع مورد الصمام بدلًا من اعتماد الصلادة القصوى افتراضيًا.

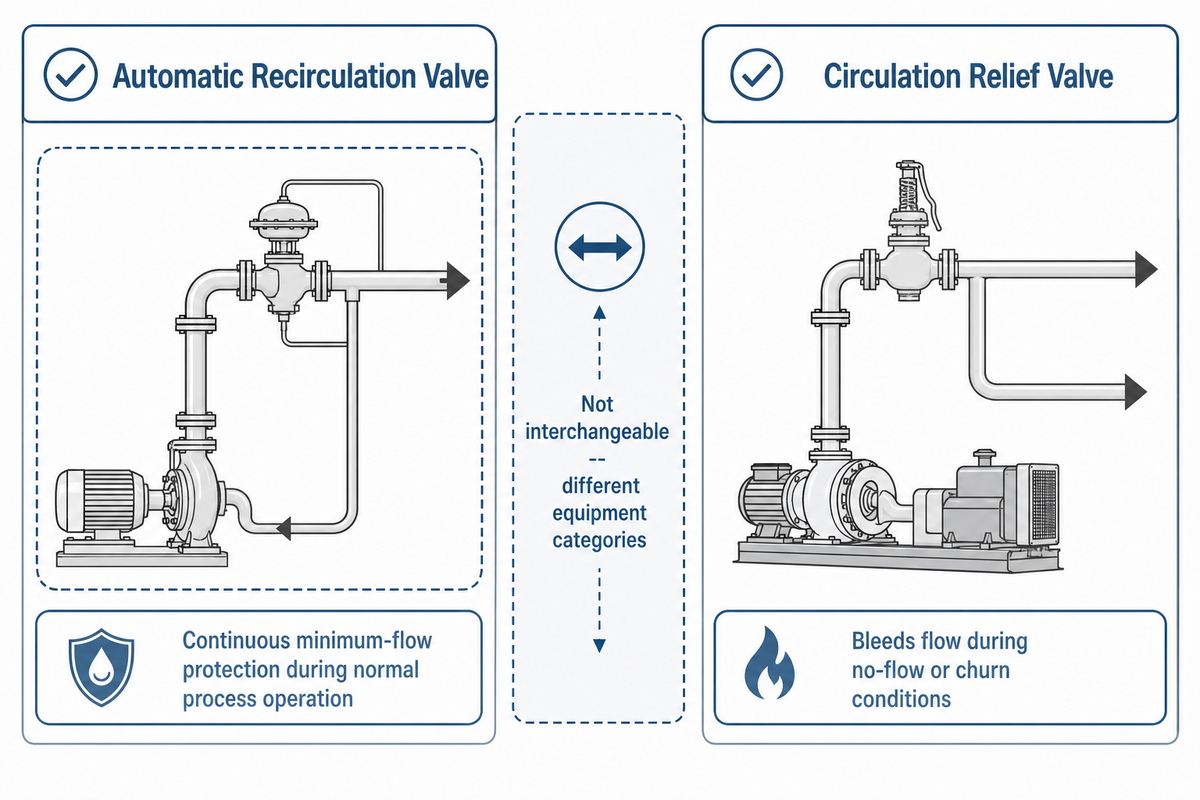

صمام إعادة التدوير التلقائي مقابل صمام تنفيس تدوير مضخة الحريق، لا تخلط بين هذين الجهازين

قد يسمع فريق ميداني لم يعمل إلا في أنظمة الحماية من الحريق عبارة “صمام إعادة التدوير” فيختار رقم قطعة غير صحيح، لأن تركيبات مضخات الحريق تستخدم جهازًا ذا اسم متداخل يعالج مشكلة أضيق نطاقًا. توضح إرشادات كود الحريق البلدي مدى ضيق تعريف صمام تنفيس التدوير داخل نظام مضخة الحريق: إذ تسرد إرشادات مضخات الحريق للمباني الشاهقة لمدينة Miami البند 13 بوصفه صمام تنفيس الضغط، والبند 14 بوصفه صمام خفض الضغط، والبند 15 بوصفه صمام تنفيس التدوير، مع الاستشهاد بالقسم 4.11 من NFPA 20 (إصدار 2016) للأخير؛ وهي 3 مكونات مرقمة منفصلة في قائمة مواد لا تتضمن أي بند لصمام ARC على الإطلاق، لأن صمامات ARC تنتمي كليًا إلى فئة معدات مختلفة. تستخدم مضخات الحريق صمام تنفيس التدوير لتصريف تدفق مستمر صغير كلما عملت المضخة في حالة انعدام التدفق أو الدوران الحر، سواء أثناء اختبار الدوران الحر الدوري أو أثناء حريق فعلي دون طلب من الخراطيم، حتى لا ترتفع درجة حرارة المضخة أكثر من اللازم. يكلّف NFPA 20 القسم 14.2.6.2.3 مضخات الحريق عند 3 نقاط تدفق، 0% و100% و150% من التدفق المقنّن، وهي ظروف تشغيل أضيق من حماية صمام ARC المستمرة للحد الأدنى للتدفق أثناء التشغيل الاعتيادي للعملية.

إن الخلط بين الجهازين في حزمة مواصفات فنية هو أكثر من مجرد زلة في التسمية: فصمام تنفيس التدوير المحدد المقاس لاختبار دوران حر قصير لن يصمد أمام ظروف التشغيل المستمرة للحد الأدنى للتدفق في مضخة تغذية غلاية، كما أن صمام ARC ليس ما تتوقع جهة الاختصاص رؤيته في بند صمام تنفيس التدوير ضمن مستندات اعتماد مضخة الحريق؛ تحقق من إصدار NFPA 20 المعتمد في ولايتك القضائية لمعرفة رقم القسم الحالي. وللتفاصيل الخاصة بالفحص وفق NFPA 20 بشأن جانب مضخات الحريق من هذا التمييز، راجع دليل BBP لفحص البطاقة الحمراء لمضخات الحريق ذات الغلاف المنقسم.
