مضخات عمودية متعددة المراحل من سلسلة QDL/QDLS

توفر مضخات Beibangpu العمودية متعددة المراحل من 1 إلى 200 متر مكعب في الساعة عند الرؤوس إلى 240 مترًا لتعزيز الضغط والضغط المسبق للتناضح العكسي وتغذية الغلايات وخدمة مكافحة الحرائق وواجبات معالجة المياه في العمليات الصناعية erge المبنية من طرف إلى طرف في مسبك بكين المعتمد من ISO 9001 /ISO 14001 /CE بسعة 600 طن/شهر من الحديد الزهر ورافعة 30 طنًا على خط التجميع.

التدفق: 1 بوصة 200 م³/ساعة (5 بوصة 880 جالونًا في الدقيقة)
الرأس: 20 بوصة 240 م (66 بوصة 790 قدم)
قوة المحرك: 0.37 37 كيلو واط
السرعة المقدرة: 2900 دورة في الدقيقة @ 50 هرتز
الأجزاء المبللة: 316 ستانلس (QDLS) أو حديد الزهر (QDL)
قياسي 0 درجة حرارة 70 درجة مئوية · درجة حرارة عالية 70 درجة حرارة 140 درجة مئوية متغير
NSF/ANSI 61 قابل للترقية للمياه الصالحة للشرب
تصنيع المعدات الأصلية وأوديإم؛ 1 وحدة موك في النماذج القياسية

اطلب عرض أسعار مخصصًا

مضخة Beibangpu العمودية متعددة المراحل سلسلة QDL/QDLS

تحديات ضغط النظام وكيف يحلها QDLS العمودي متعدد المراحل

تعد المضخة العمودية متعددة المراحل العمود الفقري لأنظمة المياه الحديثة ذات الضغط العالي: دافعتان أو أكثر مكدستان عموديًا على عمود محرك مشترك، مع إضافة ضغط في كل مرحلة بينما تظل البصمة مدمجة ومضمنة. ومع ذلك، فإن معظم المهندسين الذين نعمل معهم يصلون إلى QDLS بعد أن واجهوا نفس المشكلات الثلاث المتعلقة بالمضخة الموجودة لديهم بالفعل.

الألم 1

لا يمكن للمضخات أحادية المرحلة الوصول إلى الرأس الذي يحتاجه النظام.

طلب أحد مهندسي الهندسة الميكانيكية في الهندسة الميكانيكية مؤخرًا اختيارًا متعدد المراحل يصل إلى 15 مترًا مكعبًا في الساعة عند 63.34 مترًا في الرأس، وهي نقطة عمل لا يمكن للطرد المركزي ثنائي القطب أحادي المرحلة توصيلها دون زيادة حجم المحرك وحرق النقود عند عملية التحميل الجزئي.

الألم 2

مجموعات التعزيز الأفقية تأكل غرفة النبات.

يتطلب المسار الأفقي متعدد المراحل في نفس فئة الخدمة مثل بصمة 80QDLS عادةً 2-3 مساحة الأرضية بمجرد حساب أنابيب الشفط وأكواع التفريغ وقاعدة المحرك كقيد حقيقي في غرف التعزيز الشاهقة ومزلجات RO ومحطات الإطفاء المعبأة.

الألم 3

العد المرحلي الخاطئ يقتل الكفاءة بصمت.

إضافة الدفاعات ليست وجبة غداء مجانية: تشير الملاحظات الميدانية الصناعية إلى فقدان الكفاءة الهيدروليكية بمقدار 2 tory4% تقريبًا لكل مرحلة إضافية بمجرد تجاوز العدد الأمثل لـ BEP لنقطة العمل. على مدى عمر يتراوح بين 15 و20 عامًا، تترجم مرحلتان من المكره المهدرة بسهولة إلى تكاليف طاقة مكونة من خمسة أرقام على مضخة متوسطة الحجم er، وذلك قبل حساب الصيانة التي تعتمد على التجويف.

كيف يحل QDL وQDLS هذا

تتم مطابقة كل QDL/QDLS بنقطة عمل قبل أن تغادر المسبك. يقوم مهندسو التطبيقات لدينا بسحب معدل التدفق ومتطلبات الرأس من منحنى النظام الخاص بك، واختيار عدد المراحل الدقيق الذي يضع نقطة التشغيل الخاصة بك على النطاق الأفضل كفاءة، والمواصفات 316 الهيدروليكية المصنوعة من الفولاذ المقاوم للصدأ أو الحديد الزهر لتتناسب مع كيمياء السوائل. النتيجة: محاذاة BEP أكثر إحكامًا، ومراحل أقل من التحديدات المستندة إلى الكتيب، واستخدام أقل للطاقة في دورة الحياة، وبصمة مدمجة تناسب الزلاجات المعززة، ومحطات الضغط المسبق RO وحزم فارس الإطفاء. وتتصفح بقية هذه الصفحة النماذج المحددة وبيانات المقارنة وشروط الشراء المصاحبة لها.

خط إنتاج QDL وQDLS يوضح النماذج والمراحل ونقاط العمل

عائلة QDL عبارة عن مضخة طرد مركزي مضمنة متعددة المراحل مبنية حول ختم ميكانيكي للخرطوشة، ومراحل دافعة قابلة للاستبدال، وعمود رأسي مشترك مدفوع بمحرك IEC/NEMA عند 2900 دورة في الدقيقة (50 هرتز) أو 3500 دورة في الدقيقة (60 هرتز). ثلاثة أنواع هيدروليكية تشترك في نفس بصمة القاعدة:

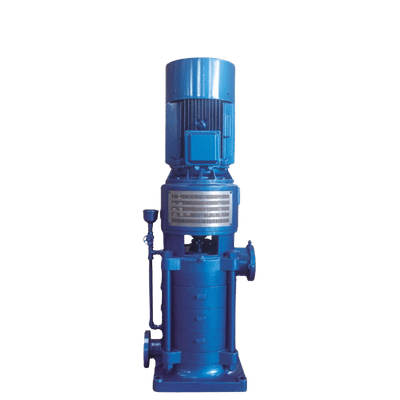

QDL، معيار الحديد الزهر

مبلل: غلاف من الحديد الزهر، ودوافع من الفولاذ والكروم.
درجة الحرارة: من -5 إلى +70 °C.
يستخدم ل: المياه الصناعية النظيفة، حلقات التبريد/المكثف HVAC، نقل المكثفات.

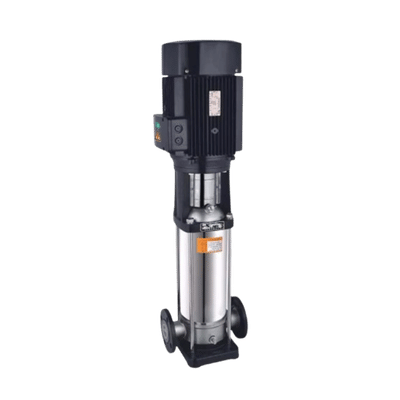

QDLS 216 ستانلس

مبلل: 316 غلاف غير قابل للصدأ، ومكدس الناشر والمكره.
درجة الحرارة: -5 إلى +70 °C (قياسي)، قابل للترقية إلى 140 °C.
يستخدم ل: RO الضغط المسبق، مياه الشرب، المياه منزوعة المعادن، الكيمياء المعتدلة.

QDL-H درجة حرارة عالية

مبلل: الحديد الزهر أو الفولاذ المقاوم للصدأ؛ مجمع الختم مطور.
درجة الحرارة: 70 إلى 140 °ج.
يستخدم ل: تغذية الغلايات، عودة المكثفات الساخنة، تدفئة المناطق.

المغلف الهيدروليكي التمثيلي

رمز الحجم	المنفذ (DN)	التدفق س (م³/ساعة)	الرأس ح (م)	المراحل المتاحة	قوة المحرك النموذجية
25QDLS	DN25 (1")	1.5 – 3	20 – 205	2 – 28	0.37 4 كيلو واط
32QDLS	DN32 (1.25")	3 – 6	20 – 180	2 – 21	0.55 5.5 كيلو واط
40QDLS	DN40 (1.5")	6 – 12	20 – 160	2 – 18	1.1 ارجع 11 كيلو واط
50QDLS	DN50 (2")	12 – 16	30 – 150	2 – 16	2.2 بوصة 18.5 كيلو واط
65QDLS	DN65 (2.5")	16 – 32	40 – 170	2 – 15	3 30 كيلو واط
80QDLS	DN80 (3")	32 – 55	40 – 145	2 – 12	5.5 بوصة 45 كيلو واط
100QDLS	DN100 (4")	55 – 85	30 – 130	2 – 10	7.5 55 كيلو واط
125QDLS	DN125 (5")	85 – 150	30 – 110	2 – 8	11 بوصة 75 كيلو واط
150QDLS	DN150 (6")	150 – 200	25 – 95	2 – 6	15 بوصة 110 كيلو واط

تتبع التفاوتات ISO 9906 Grade 2 في اختبارات القبول الهيدروليكي؛ مطلوب NPSH عند إسقاط رأس المرحلة الأولى 3% وفقًا لاتفاقية ISO 9906.

التطبيق × مصفوفة القرار النموذجية

يصل معظم المشترين بمنحنى نظام، وليس برقم طراز. يعين الجدول أدناه الواجبات الصناعية الشائعة مباشرة إلى رمز حجم QDL/QDLS الذي يضع نقطة العمل الأقرب إلى المنطقة ذات الكفاءة الأفضل لعدد المراحل النموذجي. لاختيار المرحلة الدقيقة وتراكب المنحنى، أرسل نقطة واجبك إلى فريق التطبيق لدينا.

طلب	النموذج الموصى به	التدفق س (م³/ساعة)	الرأس ح (م)	قوة نموذجية	مكالمة مادية
التناضح العكسي قبل الضغط (البلدية)	40QDLS 12-6	6 – 16	40 – 80	2.2 كيلو واط	316 SS (NSF 61 قابل للترقية)
تعزيز المياه المنزلية الشاهقة (12.20 طابق)	65QDLS 20-8	12 – 32	60 – 120	5.5 كيلو واط	316 سس
تغذية الغلايات مكياج محطة البخار	50QDL 16-10 (ح)	10 – 20	80 – 140	7.5 كيلو واط	حديد الزهر + ختم عالي الحرارة
فارس النار/صيانة الضغط	25QDLS 3-8	1.5 – 3	60 – 160	1.1 كيلو واط	316 SS (UL المجاورة)
الغسيل الصناعي والعملية	80QDLS 32-6	25 – 45	40 – 80	11 كيلو واط	316 سس
الأراضي الزراعية/الري بالرش	50QDL 12-4	10 – 20	30 – 50	2.2 كيلو واط	الحديد الزهر
معزز برج التبريد/حلقة مبردة تعمل بالتدفئة والتهوية وتكييف الهواء	100QDLS 55-4	40 – 70	30 – 70	15 كيلو واط	الحديد الزهر أو 316 SS

هل تحتاج إلى فحص سلامة اختيارك؟ أرسل لنا بيانات التدفق والرأس والبيانات المتوفرة والسائلة الخاصة بـ NPSH → أرسل نقطة العمل للتحقق من الحجم المجاني

"عدد المراحل هو المكان الذي تسوء فيه معظم الاختيارات متعددة المراحل. نتلقى بانتظام طلبات عرض الأسعار التي تطلب عشر مراحل عندما تهبط ثماني مراحل بنقطة العمل بالقرب من نقطة أفضل كفاءة - وثماني مراحل تعني دفعًا محوريًا أقل، ومخاطر تجويف أقل على الماء الدافئ، وحوالي 4% متطلبات أقل للكيلووات عند نفس ضغط التفريغ. نحن نفضل شحن المضخة المناسبة بدلاً من أكبر مضخة."

فريق هندسة مضخة Biebangpu، مراجعة التطبيق، أبريل 2026

عمودي مقابل أفقي متعدد المراحل us مقارنة تعتمد على البيانات

تجد المضخات العمودية والأفقية متعددة المراحل طريقها في نفس طلب عرض الأسعار أكثر مما يرغب أي من المعسكرين. (الإجابة الصحيحة). ما يعتمد عليه الأمر: مقدار أرضية غرفة النبات لديك، وكيفية مسارات أنابيب الشفط والتفريغ، ووزن أهمية طاقة دورة الحياة مقابل سهولة الوصول إلى الخدمة. وإليك كيفية مقارنة البنى على الأبعاد التي نراها تقود القرارات الحقيقية في عطاءات مشروع 2024-2025.

البعد	عمودي متعدد المراحل (QDL/QDLS)	أفقي متعدد المراحل (القسم الدائري)
بصمة غرفة النبات (فئة 32 كيلو واط)	occ 0.35 بوصة 0.45 متر مربع (مضمن)	occ 1.0 بوصة 1.2 متر مربع (مع مرفقي الشفط والتفريغ)
توجيه الشفط/التفريغ	في السطر 1، قم بالهبوط إلى الرأس الأفقي الموجود	يحتاج الشكل L إلى مرفق شفط وقوس مصفاة
التعامل مع الدفع المحوري	التوازن الهيدروليكي الداخلي + محمل الدفع	أسطوانة التوازن الخارجي + وسادة دفع مخصصة
Npshr النموذجي @ BEP	2.5 4 م	3.5 6 م
الفاصل الزمني لصيانة الختم الميكانيكي	24 إلى 36 شهرًا (واجب نموذجي)	12 إلى 24 شهرًا
الكفاءة الهيدروليكية في BEP	65 – 75%	68 – 78%
ضغط الصوت @ 1 م	72 بوصة 76 ديسيبل (أ)	74 بوصة 78 ديسيبل (أ)
إطار محرك TEFC نموذجي	IEC B5 / NEMA C-face، IE3، IP55	حامل القدم IEC، IE3، IP55
عمر الخدمة (الواجب النموذجي)	8 12 سنة	8 إلى 10 سنوات
أفضل ملاءمة عندما...	رأس مرتفع، أرضية محدودة، أنابيب مضمنة	يتوفر NPSH منخفض + تدفق عالي للخدمة الشاقة

تمثل نطاقات الكفاءة والرانجو NPSH جداول الأداء في el estándar ANSI/HI y ISO 9906 en SU. اختبارات القبول؛ القيم المستهدفة حسب المرحلة ونقطة العمل، وشروط الاختبار التي سيتم اختيارها وفقًا لرمز اختبار النوع ونقطة العمل.

حيث التكلفة الإجمالية للملكية الأراضي فعلا

يوفر تحليل تكلفة دورة حياة المضخة الذي أجراه المعهد الهيدروليكي الإطار الأكثر شفافية الذي واجهناه: على مدى عمر خدمة يبلغ 15.20 عامًا، يبلغ سعر المضخة الأولي حوالي 10% فقط من إجمالي تكلفة الملكية. يقوم دليل LCC الخاص بالمضخة التابع لوزارة الطاقة الأمريكية بتقسيم 90% المتبقي إلى طاقة (أكبر دلو)، والصيانة، ووقت التوقف عن العمل، والتركيب والتخلص. Uafhʻngige Standarder udarbejdet af Edelmann angivelse energi pya ca.32% og vedligehold ca.20% من تكلفة دورة الحياة لأنظمة الضخ الصناعية النموذجية متعددة المراحل.

عدسة TCO من الطبقة الفضية، عدسة صناعية متعددة المراحل لمدة 15 عامًا

ينقسم متوسط المجال إلى المعهد الهيدروليكي، ودراسات دورة حياة إيدلمان. استخدم كبوصلة؛ احصل على نموذج TCO خاص بالمشروع عند الطلب ومخصص لواجبك.

~38% التوقف، إعادة البناء، التخلص
~32% الطاقة (15.20 سنة)
~20% الصيانة وقطع الغيار
~10% المضخة الأولية + التثبيت

ضمنا: اختيار QDLS يضع نقطة العمل على نطاق أفضل كفاءة، وبالتالي يحافظ على قطع الغيار محلية. يمكن أن ينقل المزيد من التكلفة الإجمالية للملكية أكثر من أي خصم على السعر الأولي، وهذه هي الطريقة التي نضع بها مقابل كل من المضخات المتميزة ذات العلامة التجارية للاتحاد الأوروبي وأرخص مصنعي المعدات الأصلية من الحديد الزهر.

نتائج العملاء حيث تقدم QDLS أداءً تم التحقق منه

بدلاً من قائمة التطبيقات العامة، تربط كل كتلة أدناه اختيار QDLS بشروط النظام والنتيجة التي يقيسها العميل عند القبول. الأرقام مأخوذة من طلب عرض الأسعار وسجلات الاختبار لمشروع 2024 bon2025.

إمدادات المياه الشاهقة برج سكني، جنوب شرق آسيا

واجب: 20 م³/ساعة عند 100 م رأس اختيار: 40QDLS 20-10 محرك: 11 كيلو واط IE3

برج سكني مكون من 20 طابقًا يحتاج إلى تعزيز الضغط البلدي من خزان على مستوى الأرض إلى خزان كسر السقف. أدى انزلاق الاستعداد للخدمة بمضختين مع 40QDLS إلى تسليم الرأس المستهدف عند التدفق المحدد مع الحفاظ على مساحة غرفة المضخة أقل من 1.5 متر مربع تقريبًا ثلث مجموعة التعزيز الأفقي التي ذكرها المشروع في الأصل.

نتيجة

تعزيز الضغط المستقر عبر 06:00 bor22:00 ذروة الطلب؛ يتم تتبع سحب المحرك كيلووات ضمن 3% من BEP في اختبار قبول التشغيل.

RO الضغط المسبق oskid إزالة المعادن الصناعية

واجب: 12 م³/ساعة عند 60 م (هدف 260 رطل لكل بوصة مربعة) اختيار: 40QDLS 12-6 مادة: 316 سس

تتطلب تغذية RO الصناعية عادةً ما يصل إلى 260 رطل لكل بوصة مربعة (يبلغ 18 بار/180 مترًا) عند مدخل الغشاء، اعتمادًا على هدف الاسترداد وTDS. يقع جهاز 40QDLS الخاص بنا في 316 SS، المحدد بأختام مطاطية متوافقة مع NSF/ANSI 61، على جانب المرشح المسبق منخفض الضغط الذي يغذي مضخة الغشاء عالي الضغط.

نتيجة

يقوم الغشاء الثاني للعميل بتمرير ضغط مدخل ثابت ضمن مواصفات الغشاء +/-5%، مما يزيل تقلبات التدفق التي أحدثتها المضخة الأفقية السابقة أثناء دورات الغسيل العكسي.

تغذية الغلايات محطة بخار بقدرة 10 طن/ساعة

واجب: 15 م³/ساعة عند 140 م @ 95 °C اختيار: 50QDL-H 16-10 ختم: درجة حرارة عالية

تعد تغذية الغلاية واحدة من أكثر الخدمات متعددة المراحل تطلبًا: يجب أن تتحمل المضخة درجة حرارة مخرج مزيل الهواء، وتتحمل كيمياء عودة المكثفات، وتحافظ على هامش NPSH ضد ضغط البخار الوامض. يأتي متغير QDL-H ذو درجة الحرارة العالية الخاص بنا مزودًا بمركب ختم خرطوشة مطور ومجموعة دافعة غير قابلة للصدأ بدرجة حرارة تصل إلى 140° مئوية.

نتيجة

استبدل العميل مرحلة أفقية متعددة المراحل عمرها 12 عامًا بعدد مراحل أقصر (10 مقابل 12 الأصلي)، مما أدى إلى انخفاض الطاقة المقدرة من 18.5 إلى 15 كيلووات في نفس الرأس.

حزمة رشاشات Fire Jockey up، Warehouse

واجب: 2 م³/ساعة عند 120 م رأس اختيار: 25QDLS 3-8 مادة: 316 سس

تحافظ مضخات Fire-Jockey على ضغط النظام بحيث لا تنخفض مضخات الحريق الرئيسية إلا عند الطلب الحقيقي. الواجب هو التدفق المنخفض/الرأس العالي، وهو بالضبط ما تم تصميم 25QDLS المدمج من أجله. تم اختبار كل سفينة مضخة وفقًا لمعايير ISO 9906 Grade 2 وهي مقترنة بمحرك IE3 مُصنف للخدمة الاحتياطية المستمرة.

نتيجة

احتفظ المستودع بسجل عدم الانزعاج خلال الأشهر الستة الأولى من الخدمة.

الري مزرعة الرشاشات 40 هكتار

واجب: 18 م³/ساعة عند 45 م رأس اختيار: 50QDL 12-4 مادة: الحديد الزهر

شبكة ري بالرش تبلغ مساحتها 40 هكتارًا عبر محاور ذات تضاريسين يتم سحبها من حوض واحد، وتحتاج إلى تعزيز ثابت للوصول إلى أبعد رأس للرش في ذروة التدفق في اليوم الحار. اختار عميلنا QDL المصنوع من الحديد الزهر للحفاظ على انخفاض التكلفة الأولية مع الاستمرار في الاستفادة من البصمة المدمجة متعددة المراحل المضمنة على الوسادة.

نتيجة

توحيد التغطية ضمن الهدف الزراعي ±5% خلال موسم التشغيل الكامل؛ لا يوجد تدخل لختم المرحلة في السنة الأولى.

الشهادات ومعايير الجودة 1. ما يعنيه كل منها بالنسبة لمواصفاتك

تشير مواصفات المشتريات الخاصة بالمضخات الصناعية متعددة المراحل دائمًا إلى نفس القائمة القصيرة من الشهادات. إليك ما يخبرك به كل واحد فعليًا - وكيف يتم تعيينه لأدلة التدقيق التي يمكننا إرسالها مع عرض الأسعار.

ايزو 9001

إدارة الجودة

ايزو 14001

الإدارة البيئية

أوساس 18001

الصحة والسلامة المهنية

م

مطابقة الاتحاد الأوروبي

NSF/ANSI 61

مياه الشرب (عند الطلب)

شهادة	ما الذي تقوم بتدقيقه	لماذا يطلب الشراء ذلك
ايزو 9001	نظام إدارة الجودة عبر التصميم والمسبك والتصنيع والتجميع والاختبار وما بعد البيع.	دليل على أن كل QDLS من نفس النموذج يتم إنتاجه بنفس الأبعاد وعناصر التحكم في الأداء ليس نموذجًا أوليًا مصنوعًا يدويًا لمرة واحدة.
ايزو 14001	نظام الإدارة البيئية 100000 مياه الصرف الصحي، طلاء المركبات العضوية المتطايرة، الخردة.	أصبح مجالًا إلزاميًا بشكل متزايد في مناقصات المشتريات العامة في الاتحاد الأوروبي والشرق الأوسط وأمريكا الشمالية.
أوساس 18001	الصحة والسلامة المهنية في قاعة المسبك والتصنيع.	يشير إلى المورد الذي لا يقطع الطريق على حماية العمال باعتباره وكيلًا لانضباط العمليات.
م	المطابقة الأوروبية 42/EC، توجيه EMC، توجيه الجهد المنخفض.	مطلوب قانونًا لدخول حزمة المضخة إلى سوق الاتحاد الأوروبي/المنطقة الاقتصادية الأوروبية؛ يغطي تجميع مضخة المحرك ككل.
ISO 9906 (أساس الاختبار)	اختبار قبول الأداء الهيدروليكي ins الدرجات 1، 2، 3 نطاقات التسامح للتدفق والرأس والطاقة وNPSH.	دليل على أن المنحنى الموجود في ورقة البيانات هو المنحنى الذي ستقوم بتكليفه بالفعل. الدرجة الثانية هي الافتراضي الصناعي.
ترقية NSF/ANSI 61	تقييم الآثار الصحية للمواد الملامسة لمياه الشرب الغلاف، المكره، الأختام، اللدائن.	مطلوب لمعززات مياه الشرب البلدية والعديد من تطبيقات الضغط المسبق RO في أمريكا الشمالية. متاح عند الطلب لبنيات 316 SS الخاصة بنا.

دليل المشتريات المهلة الزمنية وقطع الغيار والشحن والدعم

يخبرنا المشترون أن أكبر تردد منفرد مع علامة تجارية غير أوروبية للمضخات ليس المضخة نفسها - بل حلقة ما بعد البيع. المضخة التي يتم شحنها خلال ستة أسابيع ولكنها تظل خاملة لمدة عشرة آخرين في انتظار الختم الميكانيكي تتعارض مع الغرض. وإليك كيفية تنظيم برنامج QDL/QDLS حول هذا الاهتمام.

عوامل التسعير 1000000 ما الذي يدفع عرض الأسعار الخاص بك

تم تصميم كل عرض أسعار QDLS مقابل نقطة العمل التي ترسلها. فيما يلي المتغيرات التي تحرك السعر

المغلف الهيدروليكي: النموذج المختار، عدد المراحل، تصنيف كيلوواط للمحرك.
استدعاء المواد orage الحديد الزهر مقابل 316 SS مقابل NSF 61-ترقية كومة المطاط الصناعي.
خيارات المحرك 4 معيار IE3، وكفاءة IE4 المتميزة، ومتغيرات جاهزة لـ VFD ومقاومة للانفجار.
الاختبارات والأعمال الورقية 2 معيار ISO 9906 من الدرجة الثانية؛ الدرجة الأولى متاحة عند الطلب لملفات عطاءات الخدمات الحرجة.
مصطلحات التعبئة والتغليف والشحن 2000 فوب / سيف / دي دي بي؛ تتضمن العبوة الخشبية للحفاظ على الصدأ.
الكمية والموك 2 1-وحدة كحد أدنى في النماذج القياسية؛ خصم على المقياس من 5 وحدات.

المهلة وقطع الغيار

نماذج المخزون القياسية: إرسال نموذجي خلال 3-6 أسابيع من تأكيد أمر الشراء.
تصنيع المعدات الأصلية/بنيات مخصصة 2 6 إلى 12 أسبوعًا نموذجيًا، مع المراجعة الهندسية واختبار قبول المصنع.
مخزون قطع الغيار 2 يتم الاحتفاظ بالعناصر عالية التآكل (الأختام الميكانيكية، ومراحل المكره، وحلقات التآكل، والحلقات الدائرية) لكل حجم قياسي من QDLS في مستودع بكين؛ يتم إرسال الطلبات عادةً خلال 90 يومًا من الطلب.
الاستمرارية المدعومة بالمسبك 2 تتيح لنا سعة الحديد الزهر البالغة 600 طن شهريًا وخط تجميع الرافعة الذي يبلغ وزنه 30 طنًا إعادة إنتاج أي غلاف هيدروليكي متوقف على أساس إعادة الأداة عندما تحتاج المضخة القديمة في مصنعك إلى بديل.

الخدمات اللوجستية والدعم في الموقع

الشحن العالمي عبر ممر ميناء بكين وتيانجين؛ CIF إلى المحاور الرئيسية في جميع أنحاء العالم.
تغليف الصندوق الخشبي مع فيلم VCI للحفاظ على الصدأ لعبور الشحن البحري لمدة تصل إلى 60 يومًا.
الدعم الفني على مدار الساعة طوال أيام الأسبوع: يتعامل مهندسو ما قبل البيع مع التحجيم وتراكب منحنى النظام؛ يقوم فريق ما بعد البيع بإجراء تشخيصات عن بعد لحالات الشذوذ؛ يتوفر دعم التشغيل في الموقع عند الطلب للتركيبات الهامة.

اطلب عرض أسعار مخصصًا

قوة التصنيع والوصول العالمي

البنية التحتية للمصنع

المعارض الدولية

مؤهلات وشهادات الشركة

الأدوات الهندسية ob اختيار وتحليل دورة الحياة

استفد من أدواتنا الهندسية المعتمدة على البيانات لتبسيط عملية اختيار المضخة والتنبؤ بالنفقات التشغيلية طويلة المدى. اختر الغلاف الهيدروليكي المناسب وقم بتصميم التكلفة الإجمالية للملكية (TCO) بدقة.

محدد نموذج المضخة العمودية متعددة المراحل QDLS

أدخل معدل التدفق ومتطلبات الرأس وظروف النظام لتحديد نموذج QDLS الأمثل وعدد المراحل لنقطة العمل المحددة على الفور. تأكد من أن اختيارك يتوافق تمامًا مع نطاق الأداء الأفضل كفاءة.

محدد الوصول

حاسبة تكلفة دورة حياة المضخة العمودية متعددة المراحل (TCO)

تقييم تكلفة دورة حياة نظام المضخة لمدة 15 عامًا. قم بأخذ مخاطر رأس المال الأولي واستهلاك الطاقة والصيانة الروتينية ومخاطر التوقف في الاعتبار لاتخاذ قرارات الشراء المدعومة بالبيانات وزيادة عائد الاستثمار إلى الحد الأقصى.

إطلاق الحاسبة

الأسئلة الشائعة حول اختيار QDLS والمواد والصيانة

ما هي المضخة العمودية متعددة المراحل المستخدمة فعليًا؟

توفر المضخة العمودية متعددة المراحل رأس تفريغ أعلى إلى تكوين مضمن مدمج إلى حد ما من خلال تكديس دافعتين أو أكثر على عمود مشترك. الواجبات الصناعية والتجارية الأكثر شيوعًا لمضخة التعزيز متعددة المراحل هي تعزيز الضغط (المياه الشاهقة ومياه المعالجة)، وتغذية غشاء الضغط المسبق والضغط العالي بالتناضح العكسي، ومكياج تغذية الغلاية، وصيانة ضغط الفارس والرشاش لمكافحة الحرائق، ومزلجات معالجة المياه، وحلقات تعزيز برج التبريد. تكثيف الضغط (المياه الشاهقة ومياه المعالجة)، والغشاء المسبق للضغط العكسي والضغط العالي 15. التغذية، ومكياج تغذية الغلاية، والتحكم في ضغط فارس النار، وحلقات تعزيز برج التبريد. تغطي عائلة QDL وQDLS الرسوم من 1 إلى 200 متر مكعب في الساعة عند الرؤوس حتى 240 مترًا.

هل مضخة QDLS عمودية متعددة المراحل ذاتية التحضير؟

لا، مثل جميع مضخات الطرد المركزي متعددة المراحل المضمنة، فإن QDL وQDLS ليسا ذاتي التحضير. يجب ملء خط الشفط قبل بدء التشغيل، ويجب أن يتجاوز NPSH المتوفر عند شفة الشفط NPSH المطلوب على المنحنى بهامش لا يقل عن 1 متر عند نقطة التشغيل. إذا كان مصدر الإمداد أسفل الخط المركزي للمضخة، قم بإقران QDLS بصمام قدم أو خزان تحضير على جانب الشفط.

كيف تعمل مضخة الطرد المركزي متعددة المراحل فعليًا؟

تقوم كل دافعة (مرحلة) بنقل الطاقة الميكانيكية من العمود إلى طاقة حركية في السائل، ويقوم الناشر الذي يتبعها بتحويل تلك الطاقة الحركية إلى ضغط. تعني دافعات التدريج على التوالي أن المكره الثاني يبدأ في الرفع من الضغط الذي أنتجته المرحلة الأولى بالفعل، وبالتالي فإن إجمالي حجم الرأس يتدرج تقريبًا مع عدد المراحل عند التدفق المستمر. ولهذا السبب يمكن لمجموعة دافعات متعددة المراحل ذات قطر صغير أن توفر للرأس دافعة كبيرة واحدة لا يمكنها ذلك، دون الحاجة إلى الدوران بسرعة خطيرة.

هل 316 من الفولاذ المقاوم للصدأ كافٍ لخدمة RO ومياه الشرب؟

بالنسبة للغالبية العظمى من تطبيقات الضغط المسبق للمياه الصالحة للشرب وتعزيز مياه الشرب البلدية، نعم 316 الفولاذ المقاوم للصدأ هو الإعداد الافتراضي للصناعة ويتم التعرف عليه من قبل NSF/ANSI 61-2025 لمكونات نظام مياه الشرب. بالنسبة للكيمياء العدوانية، قد تكون هناك حاجة إلى مياه بحر عالية الكلوريد، وتركيز محلول ملحي عالي TDS، وبعض تيارات العمليات الكيميائية 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000.

ما هي المهلة الزمنية النموذجية لمضخة OEM أو QDLS المخصصة؟

عادةً ما يتم شحن تصميمات QDL/QDLS ذات المخزون القياسي لمدة 3 أسابيع بعد تأكيد طلب الشراء. تصنيع المعدات الأصلية أو الإنشاءات المخصصة لإطار محرك غير قياسي، ومواد مبللة خاصة، ووثائق اختبار خاصة بالمشروع، تعمل لمدة 6 أسابيع ونصف بما في ذلك المراجعة الهندسية واختبار قبول المصنع. نحن نؤكد الجدول الزمني الدقيق في عرض الأسعار، المرتبط بحمل المصنع الحالي ومتطلبات الاختبار الخاصة بك.

هل يمكن لـ QDL التعامل مع السوائل ذات درجة الحرارة العالية التي تزيد عن 70° مئوية؟

نعم. تم تصنيف متغير QDL-H ذو درجة الحرارة العالية الخاص بنا لـ 70 درجة حرارة 140 درجة مئوية مع مركب ختم خرطوشة مطور، وهو الإصدار الذي نوصي به لمهام تغذية الغلايات والمكثفات الساخنة. وحدات QDL/QDLS القياسية تم تصنيفها من 5 إلى +70 درجة مئوية بحيث يؤدي تشغيل وحدة أساسية أعلى من 70 درجة مئوية إلى تقليل عمر الختم بشكل كبير.

كم عدد المراحل التي يجب أن تحتوي عليها المضخة متعددة المراحل؟

هذه هي المنطقة الأكثر شيوعًا التي يضل فيها مقدمو العروض. إضافة المراحل ليست وجبة غداء مجانية - كل دافعة إضافية تنتج المزيد من الدفع المحوري، وحمل التحمل، وعقوبة كفاءة قابلة للقياس (حوالي 2-4% فقدان الكفاءة الهيدروليكية لكل مرحلة إضافية أعلى من الرقم الأمثل لـ BEP لواجب معين). الإجابة الصحيحة: اختر الحد الأدنى لعدد المراحل الذي يضع نقطة التشغيل الخاصة بك في نطاق أفضل كفاءة لأصغر إطار هيدروليكي يلبي هدف رأسك. يقوم فريق التطبيق لدينا بذلك في كل طلب عرض أسعار.
