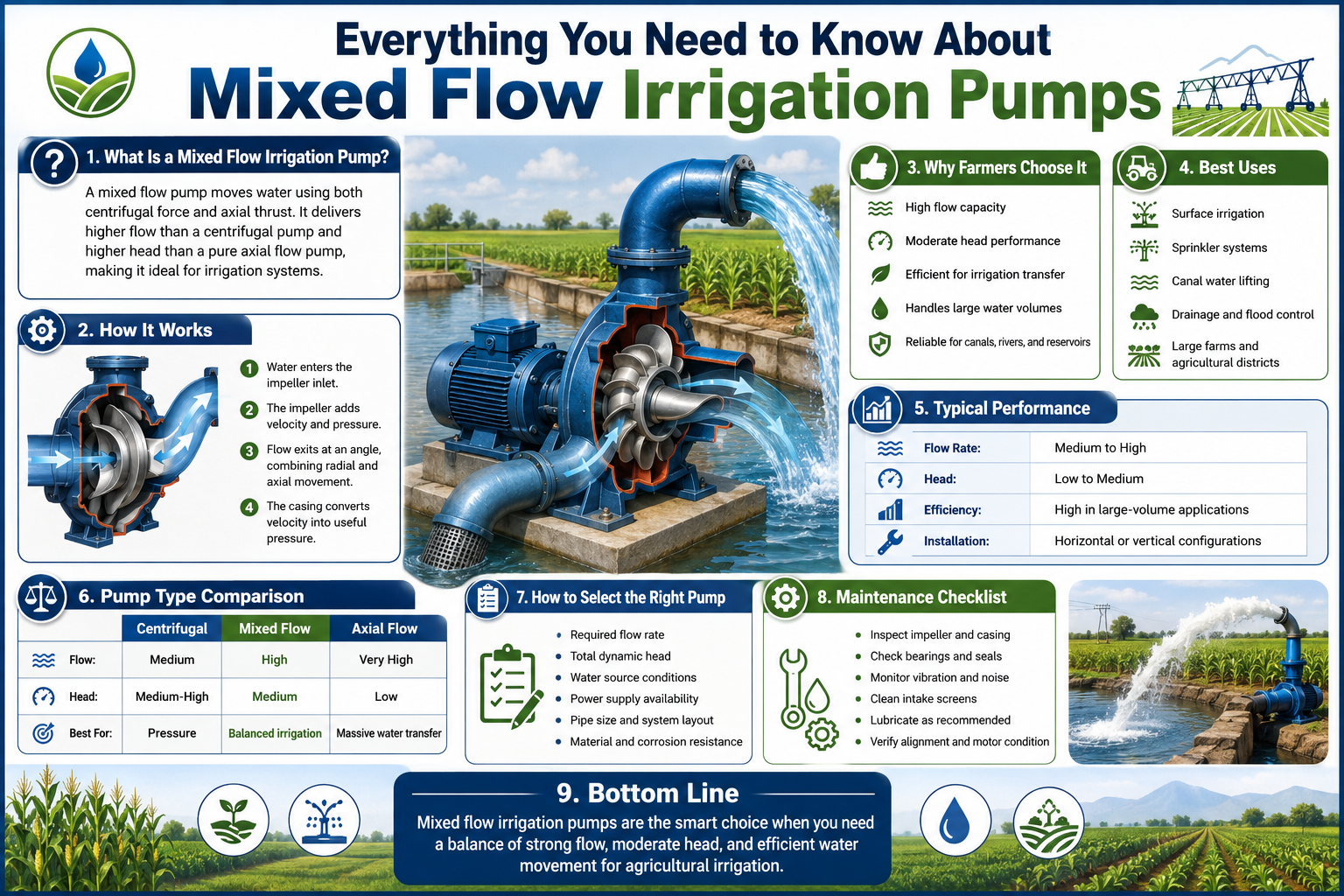

كل ما تحتاج إلى معرفته عن مضخات الري ذات التدفق المختلط

كيف يعمل الاختيار الهندسي لمضخات الري؟ تقع مضخة التدفق المختلط بين خطَّي عائلتين من المضخات يراهما المشتري العادي الخيارين الوحيدين المتاحين له: مضخات الطرد المركزي عالية الضغط منخفضة التدفق، والمراوح المحورية منخفضة الضغط عالية التدفق. وينشأ سوء الاختيار بينهما عادةً من مشكلة «فيزيائية» لا من مشكلة «اسم علامة تجارية»، ولن تصل حتى إلى أول كتالوج قبل أن يكون ذلك القرار قد اتُّخذ بالفعل. يشرح هذا الدليل الهندسة التي تحدد نوع المضخة الملائم لتطبيق ضخ واقعي: كيف تولّد مكره كل مضخة تدفقها، ولماذا يُختار نوع المضخة بناءً على سرعتها النوعية، وكيفية تحديد حجم المضخة الصحيحة، ولماذا تؤدي النتائج الميدانية إلى الفشل عند تجاهل الحسابات. وعند الانتهاء، ستكون لديكم الأدوات اللازمة للقيام بذلك بأنفسكم بدلاً من مجرد الثقة في عرض سعر المورد.

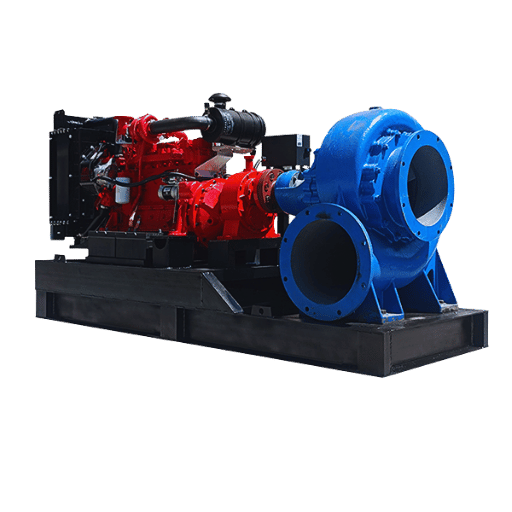

ما هي مضخة الري ذات التدفق المختلط فعلياً؟

ميكانيكياً، المضخة آلة ديناميكية دورانية تضيف طاقة إلى المائع المضخوخ (الماء في هذه الحالة)، فتدفع الماء إلى الخارج بصورة شعاعية جزئياً ومحورية جزئياً، وبزاوية عبر مكره منحنية، قبل إرساله إلى غلاف واقع تحت ضغط حيث تتحول طاقة السرعة إلى ضغط. وحقيقة أن مكره التدفق المختلط تضيف بعض الضغط مع تسريع الماء في الوقت نفسه على طول مسار التدفق هي المسؤولة عن كل ما تستطيع هذه العائلة من المضخات، أو لا تستطيع، إنجازه. المضخة هجينة تتوسط بين فعلي المكره المحوري الخالص والطرد المركزي الخالص. فالمروحة المحورية في أنبوب تدفع الماء إلى الأمام فحسب، كالمسمار اللولبي إلى حد ما، عند ضغط منخفض جداً، بينما تأخذ مكره طرد مركزي شعاعية بحتة الماء إلى الخارج بعيداً عن عمود الدوران لبناء ضغط مرتفع عند تدفق متوسط. وتدفع مضخة التدفق المختلط الماء إلى الخارج بزاوية أكبر ضمن هذه العملية المدمجة.

ما هي مضخة التدفق المختلط؟

هي من الناحية التقنية عضو في عائلة مضخات الطرد المركزي، لكن هندسة مضخة التدفق المختلط تجمع بين فعلين، إذ تمزج قوة شعاعية جزئياً ومحورية جزئياً على الماء لتوليد معدلات طرد مرتفعة مع ارتفاعات ضخ منخفضة إلى متوسطة نسبياً، مقارنةً بآلة طرد مركزي بالكامل. وعندما يدخل الماء إلى المضخة عند عين المكره، يضيف تصميم مضخة التدفق المختلط طاقة لتحريكه على طول محور عمود دوران المضخة وفي اتجاه بعيد عن عمود الدوران باستخدام ريش مائلة. وتشكّل هذه معاً المكونات الوظيفية الثلاثة لمعظم المضخات: 1) المكره: أهم مكوّن ميكانيكي داخل أي مضخة؛ 2) الغلاف/الهيكل: إما غلاف حلزوني في مضخة أكثر شعاعية ذات سرعات نوعية أقل، أو تصميم أسطواني أو «أنبوبي» لمضخات التدفق المختلط والمحورية في ظروف التشغيل ذات السرعة النوعية الأعلى، ويجمع تدفق الماء ويستعيد الضغط من السرعة ويوجهه إلى وصلة الطرد؛ 3) عمود الدوران والمحامل: تحمل المجموعة الدوارة وتدعمها. وتشمل المكونات الأخرى للمضخة موانع التسرب وحشوات الإحكام وأجهزة التحكم، لكن التشغيل الأساسي كله يعتمد على تصميم المكره بما يلائم نقطة تشغيل التطبيق. فكروا في كيفية رفع مياه النهر بمقدار ستة أقدام إلى قناة ري تخدم مزارعي الأرز والقطن. ستكون مضخة طرد مركزي شعاعية محددة الحجم للتعامل مع خرج المضخة بعيدة جداً على منحنى الكفاءة ومعرضة للتآكل المبكر؛ أما المضخة المحورية البسيطة فلن تمتلك ارتفاع الضخ الكافي لتحقيق ذلك خلال موسم الجفاف. وهنا تأتي مضخة التدفق المختلط بين التصميمين، وتكمن ميزتها العملية في الضخ عبر هذا التباين الموسمي — وهي حالة بارزة لأهمية السرعة النوعية.

عائلة المضخات الديناميكية الدورانية والسرعة النوعية: كيف يُحدد نوع المضخة

إن مضخات الطرد المركزي ذات التدفق الشعاعي ومضخات التدفق المختلط ومضخات التدفق المحوري ليست في الواقع ثلاث فئات منفصلة من المنتجات. فهي ثلاث نقاط على تدرج واحد متصل، ويحدد رقم واحد محسوب موضع نقطة التشغيل على هذا التدرج، وهو السرعة النوعية. وبمجرد فهم هذا الرقم، يزول جانب كبير من التخمين في اختيار المضخة. السرعة النوعية (أو Ns، أو ns) هي ببساطة مؤشر تصنيف يحدد المضخة بحسب تصميم المكره فيها. وهي تجيب عن سؤال عملي واحد: بالنظر إلى معدل التدفق وارتفاع الضخ المطلوبين، ما هندسة المكره التي ينبغي أن تعمل بأعلى كفاءة؟ ووفقًا لمنشور معهد الهيدروليك (Hydraulic Institute) بعنوان Pump Principles، فإن السرعة النوعية هي سرعة الدوران التي يحدث عندها أقصى معدل تدفق عند نقطة أفضل كفاءة لمكره ذي قطر أقصى.

ما الفرق بين مضخات التدفق الشعاعي ومضخات التدفق المختلط؟

يكمن اختلاف مضخات التدفق الشعاعي ومضخات التدفق المختلط في كيفية خروج الماء من المكره. تقذف مضخات التدفق الشعاعي الماء شعاعياً بعيداً عن عمود الدوران (بشكل متعامد مع عمود الدوران)، وهي الأنسب لتطبيقات ارتفاع الضخ العالي ومعدل التدفق المنخفض مثل الآبار العميقة وأنظمة التوزيع الواقعة تحت ضغط. وتقذف مضخات التدفق المختلط الماء قطرياً بعيداً عن المكره، فتضحي بجزء من قدرة ارتفاع الضخ مقابل تدفق أعلى بكثير في ظروف ارتفاع الضخ المنخفض إلى المتوسط. توجد مضخات التدفق الشعاعي تحديداً عند الطرف الأدنى من طيف السرعة النوعية؛ وتمثل تصميمات التدفق المختلط نقطة الوسط؛ بينما تعمل المضخات المحورية (المروحية) عند الطرف الأعلى. وعند الانتقال من طرف إلى آخر، يتضح تغير التصميم الفيزيائي للمكره — من تصميم طويل وضيق في نطاق السرعة المنخفضة وارتفاع الضخ العالي إلى تصميم أعرض وأكثر تسطحاً في نطاق التدفق المرتفع. وإذا أخفقتم في تحديد القسم المناسب، فلن تعمل المضخة قرب أفضل كفاءة لها. قد تكون مسألة الوحدات هذه كبيرة على نحو غير متوقع. فكثيراً ما تنشر شروحات مصنع المضخات وبياناته نطاقات نموذجية للسرعة النوعية من دون تحديد ما إذا كانت القياسات إمبراطورية أم أمريكية عرفية. قد تنظرون إلى بيانات خرج مضخة تقول «300–500»، بينما تظهر مضخة أخرى مماثلة لكن مُبلّغاً عنها وفق معيار القياس الآخر «35–80». وما إن تتذكروا أن السرعة النوعية مجرد مؤشر للشكل وتتحققوا من نظام القياس، يصبح قرار الشعاعي/المختلط/المحوري أبسط بكثير. احسبها مرة واحدة، وحدد موقعها على السُلّم، وستختزل خيارك من تسع فئات إلى فئة واحدة. وإذا أردتم تجاوز الحسابات، تنشر BBP حاسبة السرعة النوعية التي تعطي الرقم مباشرةً من نقطة التشغيل. وفي كلتا الحالتين، يمثل السُلّم القرار الأول — والأقل تكلفة — الذي ينبغي اتخاذه.

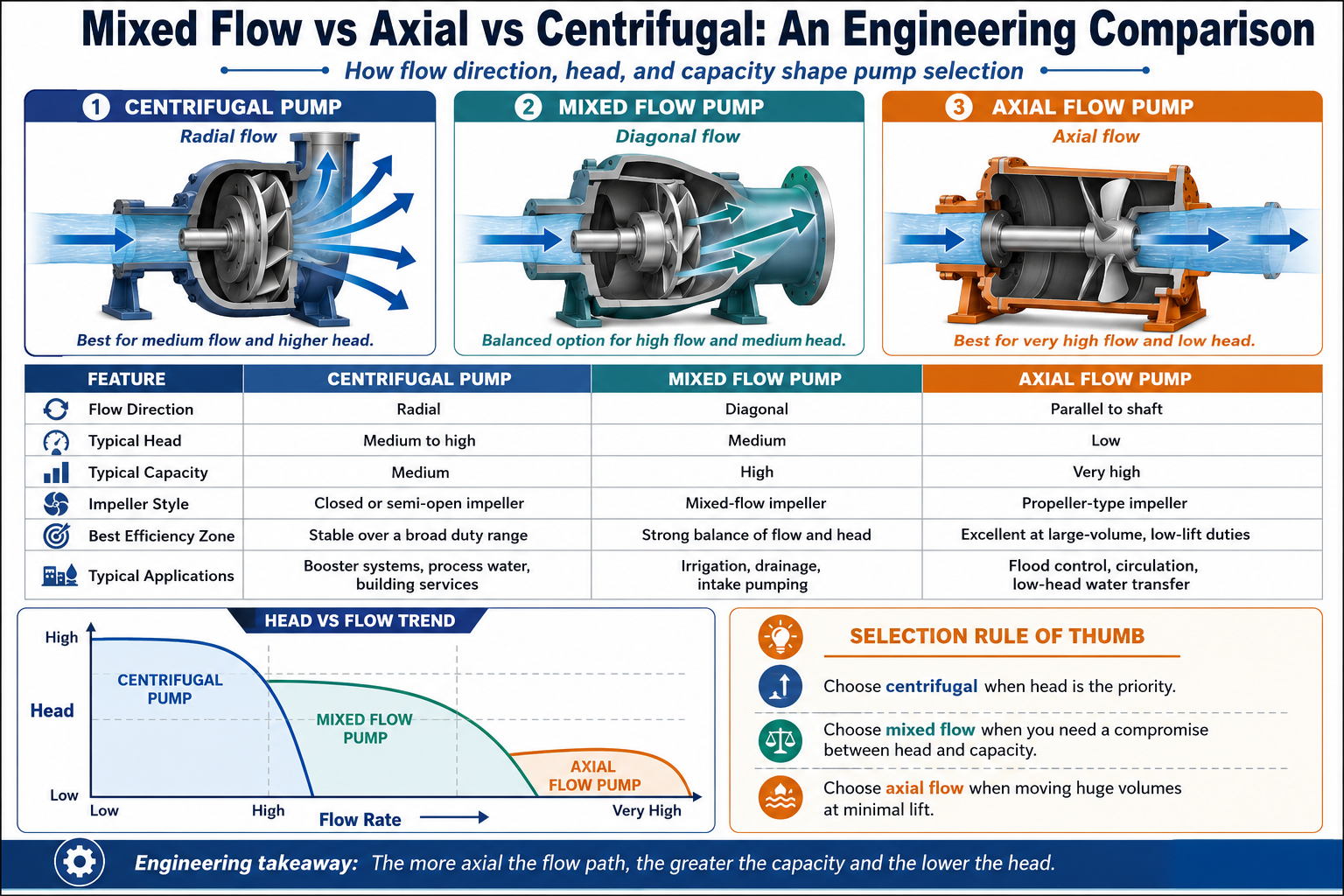

التدفق المختلط مقابل المحوري مقابل الطرد المركزي: مقارنة هندسية

بمجرد أن توجهكم نقطة السرعة النوعية إلى منطقة محددة، يقارن القرار الثاني بين ما تتنازل عنه كل عائلة متاحة من المضخات وما تكسبه. إنه قرار يتعلق بالمضخة لا بالعلامة التجارية؛ إذ تبقى المقايضات المتأصلة قائمة بغض النظر عمن صممها. والمتغيرات الحاسمة هي نطاق ارتفاع الضخ، وذروة الكفاءة، وملف منحنى القدرة.

المضخة المحورية مقابل مضخة التدفق المختلط — أيهما مناسب لتطبيق صناعي؟

تحدد مجموعة التدفق/ارتفاع الضخ الخيار الأمثل. في النطاق الأدنى من نحو 40 قدماً، مع تدفقات مرتفعة جداً، يكون النهج الأكفأ هو مضخة مروحية محورية مصممة لخدمات التحكم في الفيضانات على نطاق واسع وخدمات النقل عبر القنوات ذات ارتفاع الرفع المنخفض. فوق نحو 30-80 قدماً، تكون مضخات التدفق المختلط ملائمة لمعدلات تدفق أقل وتوفر نطاق تشغيل أوسع للحالات التي يتغير فيها الطلب بدرجة كبيرة. أكثر ما يقلل هؤلاء المهندسون من تقديره هو سلوك منحنى القدرة. فعلى خلاف المضخات الشعاعية، تسحب المضخة المحورية فعلياً أعلى قدرة فرملة لها عند سرعة صفرية أو أدنى سرعات التشغيل، إذ يدفع الإغلاق إلى التدفق المنخفض المحرك نحو الحمل الزائد. وتعرض منحنيات التدفق المختلط ذروة أخف في النطاق المتوسط، ما يتيح تحمّل التغير الموسمي.

يقول John Miller، اختصاصي تصميم الري لدى Western Engineering في Lusk بولاية وايومنغ: «للتدفقات الأعلى، نختار التدفق المختلط لخفض السرعة الداخلية في المضخة والحفاظ على كفاءة أعلى. نتنازل عن قدر قليل من ارتفاع الضخ، وعلينا التعامل مع منحنى أوسع عند التدفقات المنخفضة جداً، لكننا نكتسب عند هذه الأحجام مرونة في التدفق عند الحاجة إليها.»

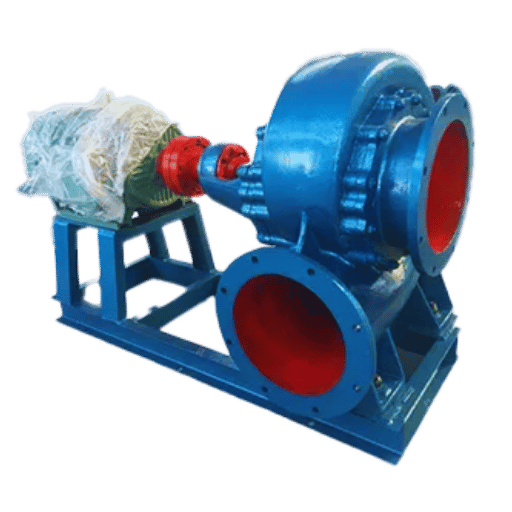

تحديد حجم مضخة تدفق مختلط لظروف ري فعلية

إذن تحدد لكم السرعة النوعية نوع المضخة، بينما يحدد التحجيم مقاس تلك المضخة. ويُخفق معظم مهندسي التطبيقات هنا إما بسبب خطأ في الحساب، لكن الاحتمال أكبر عند وجود عنصر تخمين في التحليل — إذ يمكن لعنصر مخمَّن أن يفسد أفضل محاولة لأي مضخة لتحقيق الكفاءة المثلى. يتحكم رقمان في أي اختيار لمضخة ري: معدل التدفق وارتفاع الضخ الكلي (المعبر عنه بالارتفاع الديناميكي الكلي TDH). إذا حسبتم كليهما حساباً صحيحاً، تتحدد نقطة التشغيل المثلى (خاصية الأداء)… أما إذا أخطأتم في أي منهما، فقد خسرتم المعركة بالفعل… ولا يمكن لأي قدر من الجودة إنقاذ النتيجة.

كيف أحدد حجم مضخة ري لظروف تشغيل ذات تدفق مرتفع؟

ابدأوا بالارتفاع الديناميكي الكلي لأنه أكثر مدخل يجري التقليل من تقديره. يتكون TDH من أربعة أجزاء: ارتفاع الرفع الساكن — المسافة الرأسية التي يُرفع خلالها الماء؛ وارتفاع الاحتكاك — الطاقة المفقودة بسبب مقاومة الأنابيب والوصلات؛ وارتفاع الضغط — أي ضغط لاحق يجب أن يحافظ عليه النظام، مثل مشعب الرشاشات؛ وارتفاع السرعة الذي يكون صغيراً عادةً. والعلاقة مباشرة: TDH = ارتفاع الرفع الساكن + ارتفاع الاحتكاك + ارتفاع الضغط + ارتفاع السرعة، وهو تقسيم تؤكده مراجع تحديد حجم المضخات مثل ICC Building Safety Journal. عند تثبيت التدفق وTDH، تظهر نقطة التشغيل حيث يتقاطع منحنى ارتفاع الضخ-التدفق للمضخة مع منحنى النظام. يرتفع منحنى النظام مع زيادة التدفق لأن الاحتكاك يزداد مع السرعة؛ بينما ينخفض منحنى المضخة. ونقطة تقاطعهما هي الموضع الذي ستعمل عنده المضخة فعلياً — والاختيار الجيد يضع هذا التقاطع قريباً من نقطة أفضل كفاءة، لا في أي موضع على المنحنى فحسب. كما يحذر Hydraulic Institute، تنتهي المضخات كبيرة الحجم إلى العمل تحت الخنق، مولدةً ضغطاً خلفياً زائداً يؤدي إلى تآكل المحامل وموانع التسرب مبكراً. وغالباً ما تكون المضخات المختارة «بهامش للأمان» هي أول ما يتعطل. وبعد تثبيت الأرقام الأربعة، يربط محدد نوع المضخة من BBP نقطة التشغيل بتهيئة ما، وتوضح المجموعة الكاملة لمضخات التدفق المختلط والري ما هو متاح بعد استقرار المعطيات الهندسية.

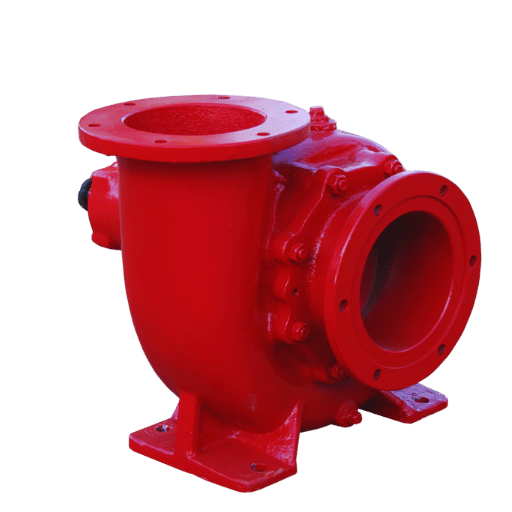

التكهف وNPSH: نمط الفشل الذي يخطئه الاختيار

حتى النوع الصحيح بالمقاس الصحيح يمكن أن يدمر مكره نفسه خلال موسم واحد. التكهف هو السبب هنا، وهو في الغالب إغفال في جانب الشفط لا عيب في المضخة. الاختيار الذي يتجاهل NPSH هو اختيار تخطى خطوة. يحدث التكهف عندما ينخفض الضغط الموضعي داخل المضخة دون ضغط بخار الماء. فتتكون فقاعات البخار، وتنتقل إلى منطقة ضغط أعلى، ثم تنهار بعنف على سطح المكره. وكل انهيار ضئيل؛ لكن الملايين منها تنقر المعدن، وتزيد الضوضاء والاهتزاز، وتؤدي إلى تآكل الريش تدريجياً. ما الذي يؤثر في الخطر؟ يتحكم في الخطر عاملان: NPSH المتاح (NPSHa)، الذي يوفره النظام عند شفط المضخة؛ وNPSH المطلوب (NPSHr)، وهو ما تحتاجه المضخة كي لا تسبب التكهف ويُستمد من منحنى المضخة. وتحكمه قاعدة بسيطة: يجب أن يتجاوز NPSHa قيمة NPSHr، مع هامش للأمان. توضح إرشادات مكتب الاستصلاح الأمريكي (USBR) لاختيار وحدة ضخ كبيرة الأمر بصورة مؤلمة الوضوح: يجب أن يكون NPSH المتاح في الموقع عند المنشأة أكبر من NPSH المطلوب للمضخة. لذا اجعلوا ذلك معيار قبول أو رفض للاختيار الأولي، ودعوا NPSH لا يعود «مفاجأة مزعجة» في الموقع.

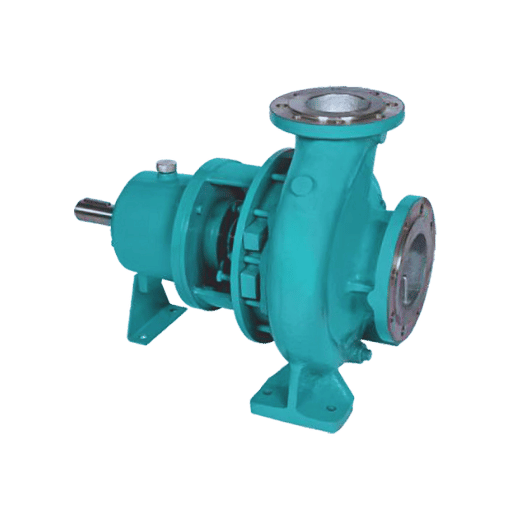

التهيئات: مضخات التدفق المختلط الأفقية والعمودية والغاطسة

تُشحن جميع الوحدات ذات الهيدروليكا نفسها للتدفق المختلط بأحد ثلاثة تصاميم إنشائية فعلية، ويُحدد ما يناسب الموقع مصدر المياه والحفرة – وليس منحنى المضخة. تطلب منشآت كثيرة التصميم الإنشائي الملائم لها ثم تدفع ثمن ذلك لاحقًا في ظروف التشغيل. ويمكن لمنطق قرار بسيط أن يجنّبكم هذه المتاعب. مضخة التدفق المختلط الأفقية: يعمل هذا النوع على عمود دوران موضوع أفقيًا، ويناسب مصادر المياه السطحية. وهو أيضًا الأسهل صيانةً بين الأنواع الثلاثة لأن التجميعة بأكملها تقع عند مستوى الأرض. مضخة التدفق المختلط العمودية: يثبت هذا النوع الجهاز عموديًا لتوفير المساحة، ما يسمح له بالوصول إلى مناسيب مياه أخفض. وينقسم كذلك إلى نوعين يهماننا: 1. تهيئة الحفرة الرطبة: يضع هذا النوع محرك المضخة في موقع جاف فوق منسوب المياه، بينما تبقى الهيدروليكا غاطسة. 2. تهيئة الحفرة الجافة: يحتوي هذا النوع على مضخة غاطسة بالكامل موضوعة في موقع جاف يمكن الوصول إليها فيه.

ما هي مضخة التدفق المختلط العمودية؟

مضخة التدفق المختلط العمودية: مضخة تدفق مختلط يكون محركها مرتفعًا فوق سطح الماء – إما على أرض جافة أو على دعامة مرتفعة. ويمكن حتى تركيب المحرك تحت الأرض، بحيث لا يدور المحرك إلا بسرعات بطيئة جدًا. مناسبة للقنوات العميقة، ومناسيب المياه المتغيرة، والمساحات الأرضية المحدودة. تستخدمها البلديات غالبًا للتحكم في الفيضانات، إذ يمكن وضع مشغل المضخة بعيدًا عن مناسيب المياه المرتفعة. تذهب مضخات التدفق المختلط الغاطسة إلى أبعد من ذلك قليلًا بغمر المضخة والمحرك معًا، ما يلغي الحفرة الجافة بالكامل. ويتألق هذا الحل عندما لا تكون مواقع الوصول الجاف خيارًا قابلًا للتطبيق (أحواض التجميع، والحفر المغمورة)، لكنه ينطوي على عيب كبير؛ إذ يصبح محرك المضخة مغمورًا وأقل سهولة في الوصول إليه. من الأخطاء الشائعة اختيار مضخة غاطسة لمجرد تجنب إنشاء حفرة جافة باهظة التكلفة – ثم اكتشاف أن الفحص يستلزم غوصًا شاقًا في الماء. تفضّل مشاريع الري الكثيرة التي تحتاج إلى نقل معدل تدفق كبير من النهر إلى الموقع المضخة العمودية للتدفق المختلط ذات الحفرة الجافة على المضخة الغاطسة لهذا السبب — لسهولة الوصول إلى المحرك؛ وتعرض BBP الأشكال الإنشائية في صفحة مضخات التدفق المختلط والأنواع ذات التدفق الأعلى في صفحة مضخات التدفق المحوري.

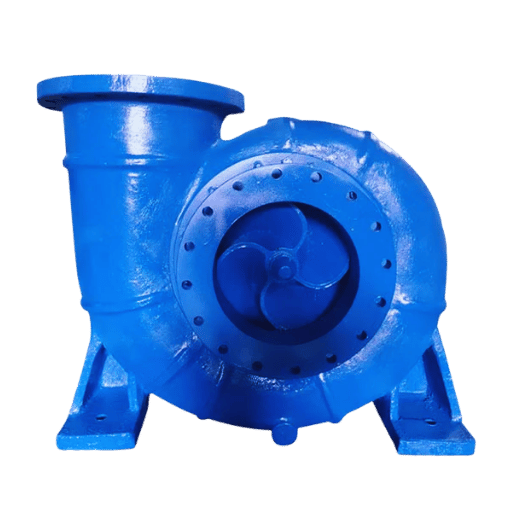

ما الذي يتعطل في الموقع: أنماط الفشل وتحليل الأسباب الجذرية

تفشل مضخات قليلة للسبب الذي يبدو ظاهرًا. فقد ينشأ تآكل المحامل، أو تسرب موانع التسرب، أو تآكل المكره بالصدأ، عن محفز واحد سابق — بحيث إنه عند معالجة الآثار الجانبية، تعود المشكلة الأصلية للظهور. توجد أبحاث مثيرة للاهتمام (لكنها غير سارة) عن أعطال مضخات الطرد المركزي – ويخلص أحد هذه التحليلات إلى أن الغالبية العظمى منها تنتج عن تلوث الجسيمات والتآكل بالصدأ، قبل عوامل التزييت ومحاذاة عمود الدوران التي قد يتوقعها المرء بصورة بديهية. ويخبرنا ذلك أن جزءًا كبيرًا مما نعدّه «عطل مضخة» قد يكون في الواقع عرضًا لفشل النظام أو عملية الاختيار ذاتها، مرتديًا قناع مضخة. يجب أيضًا مناقشة العلاقة بين المحمل وحلقة التآكل – فقد أظهر عمل في Texas A&M تآكلًا ملحوظًا في موانع تسرب حلقات التآكل والمحامل يُعزى إلى عدم استقرار الدوار عندما يتجاوز خرج المضخة نقطة أفضل كفاءة بكثير. ما تراه هو تسرب عند موانع التسرب — لكن الفشل الكامن يعود إلى مرحلة التصميم.

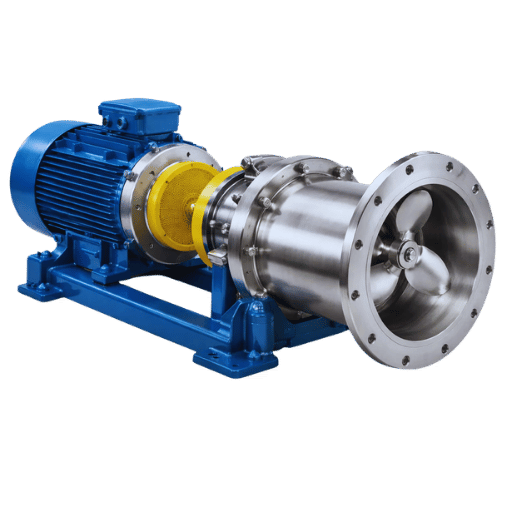

الطاقة والكفاءة وقوانين التشابه

تمثل تكلفة الشراء جزءًا صغيرًا من تكلفة تشغيل مضخة الري طوال عمرها التشغيلي. فاستهلاك الكهرباء على مدى عقود هو الذي يمثل الجزء الأكبر، وسيساعد فهم أفضل لمبادئ تشغيل المضخة – المرتبطة أساسًا بقوانين التشابه – على تحسين تلك التكلفة الإجمالية. تصف قوانين التشابه كيفية تغير خرج المضخة عند تغير سرعتها. يرتفع معدل التدفق وينخفض خطيًا مع السرعة، والضغط/ارتفاع الضخ بمربع تغير السرعة، لكن القدرة بمكعبه. وهذه الحقيقة الأخيرة مهمة بوجه خاص – ويمكن التحقق منها من منشورات التطبيقات لدى أي مورد لمحولات التردد (VFD)؛ راجع وثائق Eaton الخاصة بـ VFD، على سبيل المثال. يتبع فقد الكفاءة منطقًا مختلفًا قليلًا لكنه مترابط. فالتشغيل بعيدًا عن BEP يجعله مكلفًا، لأن المضخة العاملة خارج المحور لا تحول قدرًا كبيرًا من طاقة الإدخال إلى معدل تدفق مفيد، وتتسرب الطاقة المهدرة إلى الحرارة والاهتزاز والاحتكاك. يوفر دليل تكلفة دورة حياة المضخات الصادر عن وزارة الطاقة الأمريكية هذا المنظور؛ إذ تفوق الطاقة الإجمالية والصيانة بكثير التكلفة الأولية طوال العمر التشغيلي للمضخة. تبرز نصيحتان عمليتان. الأولى هي تحديد حجم محرك ونظام تحكم قادرين على توفير سرعة متغيرة دائمًا، لكي تستفيدوا من قوانين التشابه. والثانية هي النظر إلى نقطة التشغيل بوصفها مسألة طاقة لا مسألة هيدروليكية بحتة – فأقل المضخات تكلفة هي التي تقضي النسبة الأكبر من عمرها التشغيلي عند BEP. يضع حاسب التكلفة الإجمالية للملكية لخمس سنوات من BBP قيمًا بالدولار لهذه الموازنة عند ظروف تشغيل محددة.

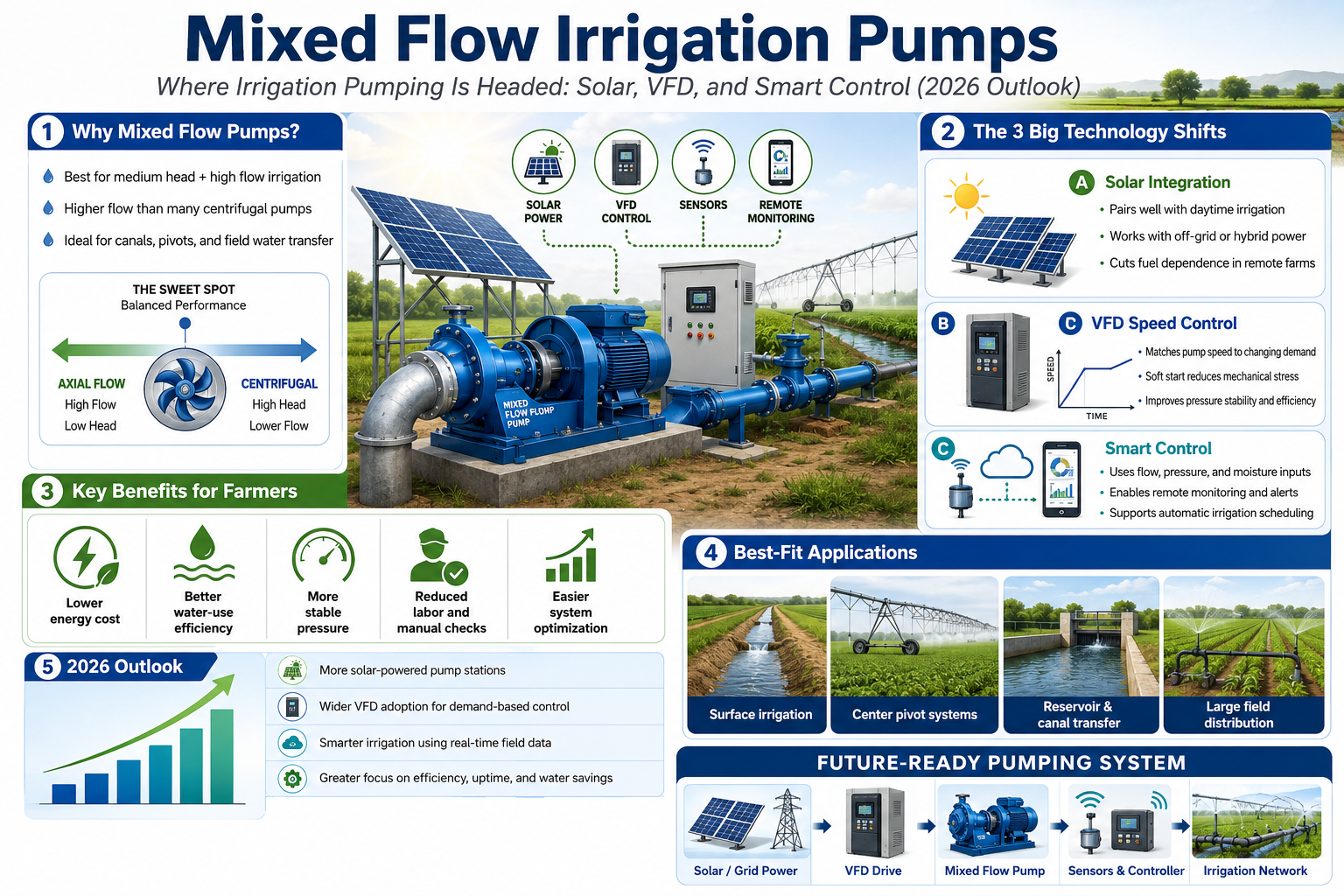

إلى أين يتجه ضخ الري: الطاقة الشمسية وVFD والتحكم الذكي (نظرة 2026)

قد تستمر مضخة ري مشتراة في 2026 بالعمل حتى 2039. ويشير ذلك إلى أن بعض التحولات في هذه الصناعة تستحق التوضيح الآن. وثلاثة منها على وجه الخصوص: أولًا، الضخ المباشر بالطاقة الشمسية. «يقول الخبراء إن السوق العالمية لري الطاقة الشمسية ستتضاعف تقريبًا خلال السنوات الثماني المقبلة، من نحو $1.6 billion في 2026 إلى ما يقارب $3 billion بحلول منتصف 2030s»، ويتابع التقرير. «تنتقل الطاقة الشمسية من مشتريات متخصصة ومدعومة إلى مشتريات أساسية وشائعة. وينبغي لمشتري المضخات اليوم تقييم المضخات للخيارات الشمسية والهجينة. بعد ذلك، ستصبح محولات التردد معدات قياسية. ومن المتوقع أن يتوسع اعتماد VFD العاملة بالطاقة الشمسية حتى منتصف 2030s بمعدل نسبة مئوية مرتفع من خانة واحدة، مدفوعًا بالوفورات التي تتيحها قوانين التشابه. واليوم، تضيف زيادة سعرية بسيطة محركًا جاهزًا لـ VFD؛ أما تركيبها لاحقًا في مضخة قائمة ذات سرعة ثابتة فسيصبح خيارًا باهظ التكلفة بدرجة كبيرة في النهاية. ثالثًا، مراقبة الحالة. بدأت الصيانة التنبؤية المستندة إلى مخرجات المستشعرات – بيانات الاهتزاز ودرجة الحرارة ومعدل التدفق إلى وحدة تحكم – التي كانت سابقًا مقتصرة أساسًا على المضخات الصناعية الضخمة، بالوصول إلى معدات مستوى الري. ومن الاستثمارات منخفضة التكلفة دائمًا التخطيط لمساحة أجهزة القياس والتحكم لمحطة ستُبنى في 2026 وما بعده.
