Gleitringdichtung ersetzen: Passform, Einsatzbedingungen und Lieferung prüfen

Eine Patronengleitringdichtung ist eine vormontierte Gleitringdichtung mit Wellenhülse, Dichtungsdeckel und zugehörigen Montageteilen. Dadurch verringert sich der Montage- und Einstellaufwand vor Ort. Für den Austausch müssen die passenden Pumpenabmessungen, Dichtflächenwerkstoffe, Betriebsbedingungen und Versorgungsanschlüsse ermittelt werden.

Ein ungeeigneter Ersatz kann unbemerkt bleiben, wenn das Bauteil denselben Wellendurchmesser hat. Der Dichtungsdeckel kann am Lagergehäuse anstoßen, und eine Kupplung kann den Ausbau blockieren. Eine alte Stopfbuchse bietet möglicherweise keine ausreichende Kühlung. Im Rahmen der Instandhaltungsplanung sollten die Zeichnungen vor dem Anlagenstillstand verglichen werden. Bei der Beschaffung muss eine eindeutige Identität auch nach der Lieferung gewährleistet sein.

Was ist eine Patronengleitringdichtung in einer Industriepumpe?

Eine Patronengleitringdichtung umfasst die rotierende und die stationäre Dichtungsbaugruppe. Die rotierenden Teile sitzen auf einer Wellenhülse, die auf der Pumpenwelle befestigt wird; der Dichtungsdeckel verbindet die stationäre Baugruppe mit der Pumpe. Die Werksmontage verringert den Aufwand an der Pumpe, bestätigt aber weder die Eignung für den konkreten Einsatz noch die Austauschbarkeit verschiedener Patronen.

Ist eine Patronengleitringdichtung dasselbe wie eine Gleitringdichtung?

Gleitringdichtungen sind in verschiedenen Bauarten erhältlich, darunter auch als Patronendichtung. Eine Komponentendichtung kann beim Einbau aus mehreren Teilen zusammengesetzt werden; eine Patrone wird dagegen als voreingestellte Baugruppe geliefert. Beide Bauarten verwenden Dichtflächen und Sekundärdichtungen. Die Bezeichnung „Patrone“ sagt weder aus, ob ein oder zwei Dichtflächenpaare vorhanden sind, noch welches Versorgungssystem für den Einsatz erforderlich ist.

Die Erläuterung der Fluid Sealing Association zu den Kategorien von Gleitringdichtungen trennt die Bauart von anderen Konstruktionsmerkmalen. Berücksichtigen Sie diese Unterscheidung bei der Prüfung eines Angebots: „Patrone“ beschreibt Baugruppe und Einbau, während Anordnung und Werkstoffe weitere Teile der Spezifikation festlegen.

Bei der Beschaffung für die Pumpenindustrie sollte die Standardisierung immer von der vollständigen, freigegebenen Spezifikation ausgehen. Ein gleicher Wellendurchmesser belegt nicht, dass Dichtungen für unterschiedliche Pumpenmodelle austauschbar sind.

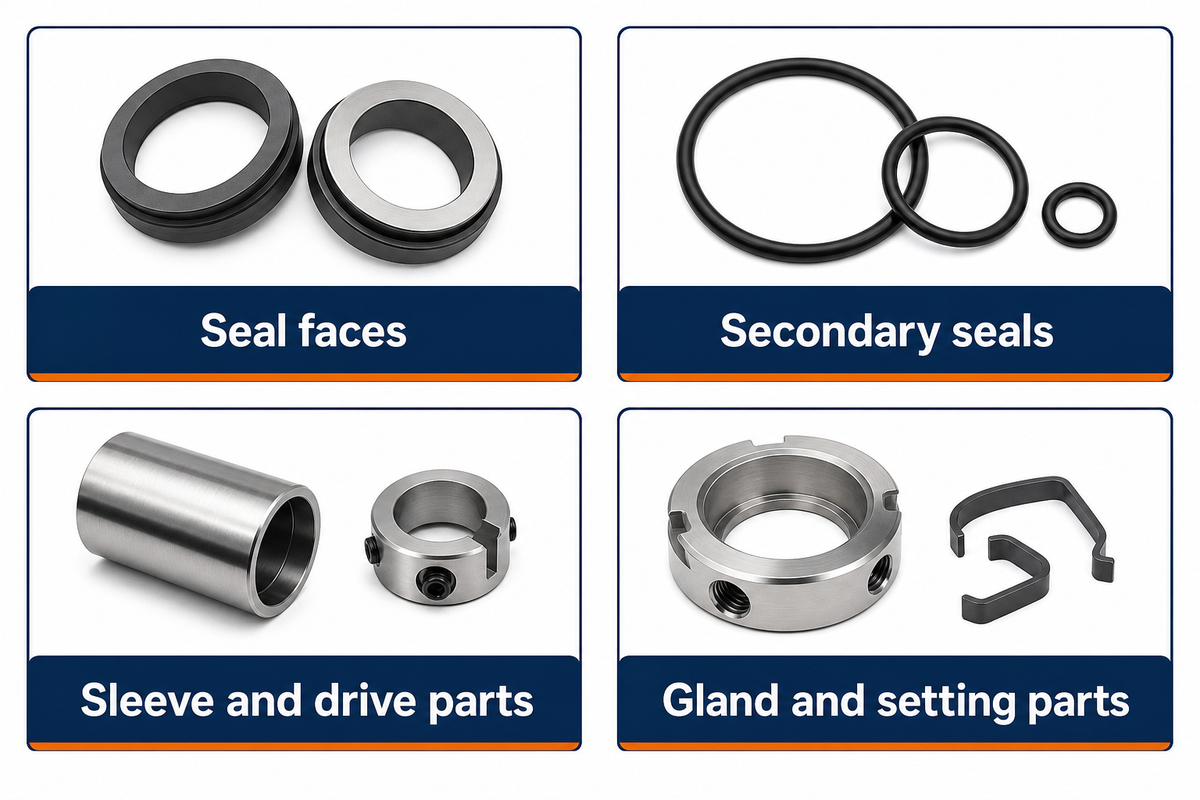

• Dichtflächen: Das Paar aus rotierender und stationärer Dichtfläche begrenzt die Leckage an der dynamischen Schnittstelle.
• Sekundärdichtungen: O-Ringe oder andere Dichtelemente schließen die übrigen möglichen Leckagewege.
• Wellenhülse und Antriebsteile: Sie verbinden die rotierenden Dichtungsteile mit der Welle.
• Dichtungsdeckel und Einstellteile: Sie befestigen die Baugruppe und stellen ihre vorgegebene Position sicher.

Patronen- oder Komponentendichtung: Welche Bauart eignet sich für die Instandhaltung?

Eine Patrone ist eine sinnvolle Option, wenn wiederholgenauer Einbau und weniger separate Montageschritte ein konkretes Instandhaltungsproblem lösen. Eine Komponentendichtung kann weiterhin die richtige Wahl sein, wenn sie sich im Betrieb bewährt hat, in den begrenzten Bauraum der Pumpe passt und Ersatzteile verfügbar sind. Vergleichen Sie den gesamten Austauschaufwand, bevor Sie die Bauart ändern.

Ein Instandhaltungsteam kann eine voreingestellte Einheit bevorzugen, weil beim nächsten Anlagenstillstand ein anderer Monteur arbeitet. Dasselbe Team kann eine Umrüstung ablehnen, wenn dafür die Dichtungskammer bearbeitet oder zusätzlicher Kupplungsfreiraum geschaffen werden muss. Die Vormontage verringert einen Teil des Einstellaufwands, beseitigt aber nicht die durch die Pumpenkonstruktion bedingten Zugangsbeschränkungen.

Eugene Vogels Hinweise zur Auswahl zwischen Komponenten- und Patronendichtungen behandeln die Abwägung zwischen Zugänglichkeit und Konstruktion. Auch eine herkömmliche Patrone muss in der Regel entlang der Welle zugänglich sein. Eine geteilte Dichtung ist eine andere Bauart und sollte nicht allein aus der Bezeichnung „Patrone“ abgeleitet werden.

Beziehen Sie eine funktionierende Komponentenkonstruktion in den Vergleich ein, bis ein klarer Vorteil des vorgeschlagenen Ersatzes erkennbar ist. Einen breiteren Vergleich von Einfach-, Doppel-, druckentlasteten und geteilten Konstruktionen finden Sie unter Anordnungen von Gleitringdichtungen vergleichen. Entscheidend ist, ob die vorgeschlagene Baugruppe die Instandhaltung dieser Pumpe verbessert, ohne andere ungeklärte Passungs- oder Versorgungsänderungen einzuführen.

Nutzen Sie die vorhandenen Instandhaltungsaufzeichnungen, um Zuverlässigkeit und Lebensdauer der Dichtung zu bewerten. Eine vorgeschlagene Änderung sollte mit einem konkreten Grund aus diesen Aufzeichnungen begründet sein, etwa wiederkehrenden Schwierigkeiten beim Einstellen. Beschaffungsflexibilität ist erst dann sinnvoll, wenn jede Alternative auf dieselben Betriebsbedingungen geprüft wurde.

Einfach- oder Doppeldichtung: Anforderungen an die Leckagebegrenzung festlegen

Eine einfache und eine doppelte Patrone können ähnliche Montageanforderungen haben, erfüllen aber unterschiedliche Aufgaben bei der Leckagebegrenzung. Legen Sie fest, wie mit Leckage umgegangen wird, welche Versorgungsflüssigkeit verfügbar ist und ob diese in den Prozess gelangen darf. Die Anzahl der Dichtflächenpaare bestimmt weder die erforderliche Verrohrung noch die Überwachung oder das Betriebsverfahren.

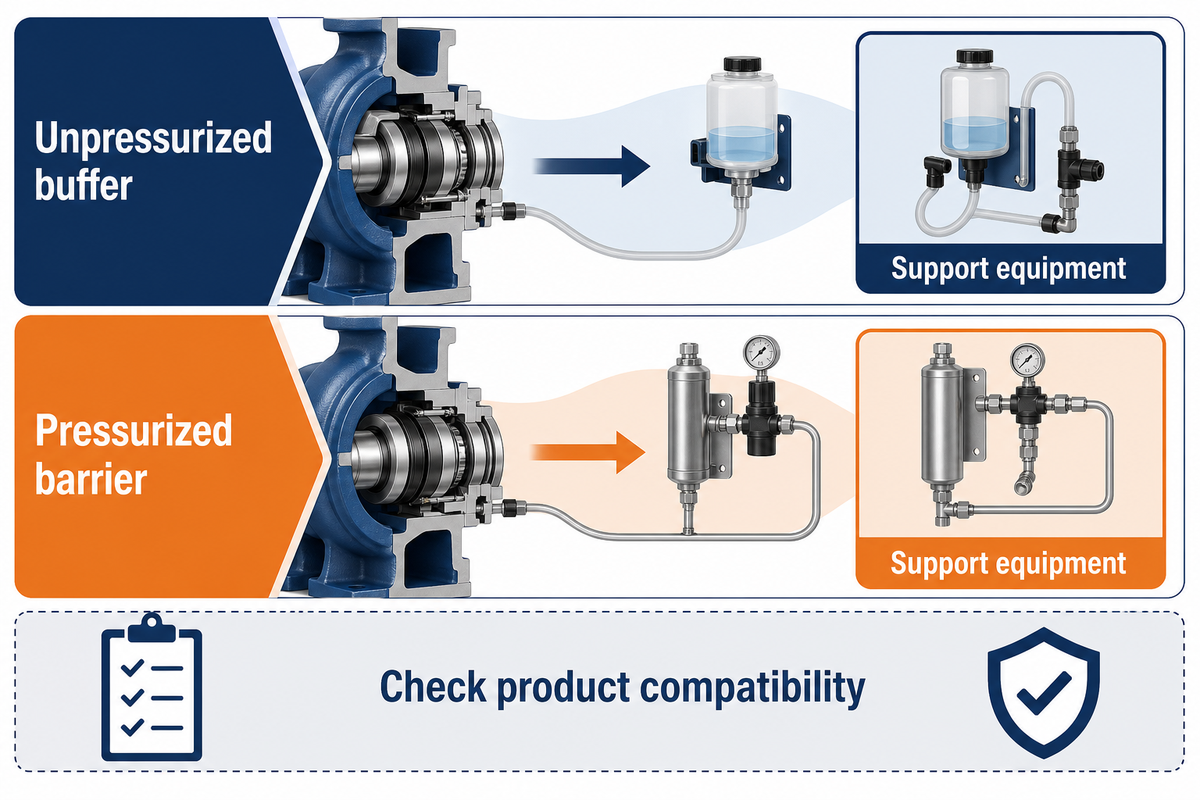

Bei einer Doppelanordnung ist die Unterscheidung zwischen einem drucklosen Puffer und einer druckbeaufschlagten Sperrflüssigkeit wichtig, wie im Leitfaden des Verbands zu Dichtungsanordnungen beschrieben. Das Druckverhältnis bestimmt die Richtung einer möglichen Leckage und die erforderliche Versorgungsausrüstung. Eine Sperrflüssigkeit kann mit den Dichtungswerkstoffen verträglich sein, aber dennoch nicht in das Fördermedium gelangen dürfen.

Kennzeichnen Sie Spül-, Quench-, Entlüftungs- und Entleerungsanschlüsse in der Lieferantenzeichnung nach ihrer Funktion. Ein Spülanschluss ist nicht automatisch ein Anschluss für eine Sperrflüssigkeit. Ein Filter oder eine saubere externe Versorgung sollte nur als Teil der freigegebenen Versorgungsauslegung spezifiziert werden; dabei muss auch die Zuständigkeit für die Instandhaltung festgelegt sein.

Der Anwendungstechniker sollte den Volumenstrom der Versorgungsflüssigkeit und die Überwachungspunkte festlegen. Prüfen Sie die Umweltanforderungen des Standorts; gehen Sie nicht davon aus, dass eine bestimmte Anordnung diese automatisch erfüllt.

Geben Sie bei einer Anwendung mit einer Chemiepumpe die Anforderungen des Betriebs an die Leckagebegrenzung, Zusammensetzung und Konzentration des Fördermediums sowie normale und abweichende Betriebsbedingungen an. Gaseintrag, Feststoffe oder Kristallbildung können die Auswahl der Dichtung beeinflussen. Ein günstiges Dichtungsangebot ist unvollständig, wenn die erforderlichen Versorgungsbedingungen zum Einbauzeitpunkt nicht verfügbar sind.

Werkstoffe und Betriebsgrenzen müssen zum Einsatz passen

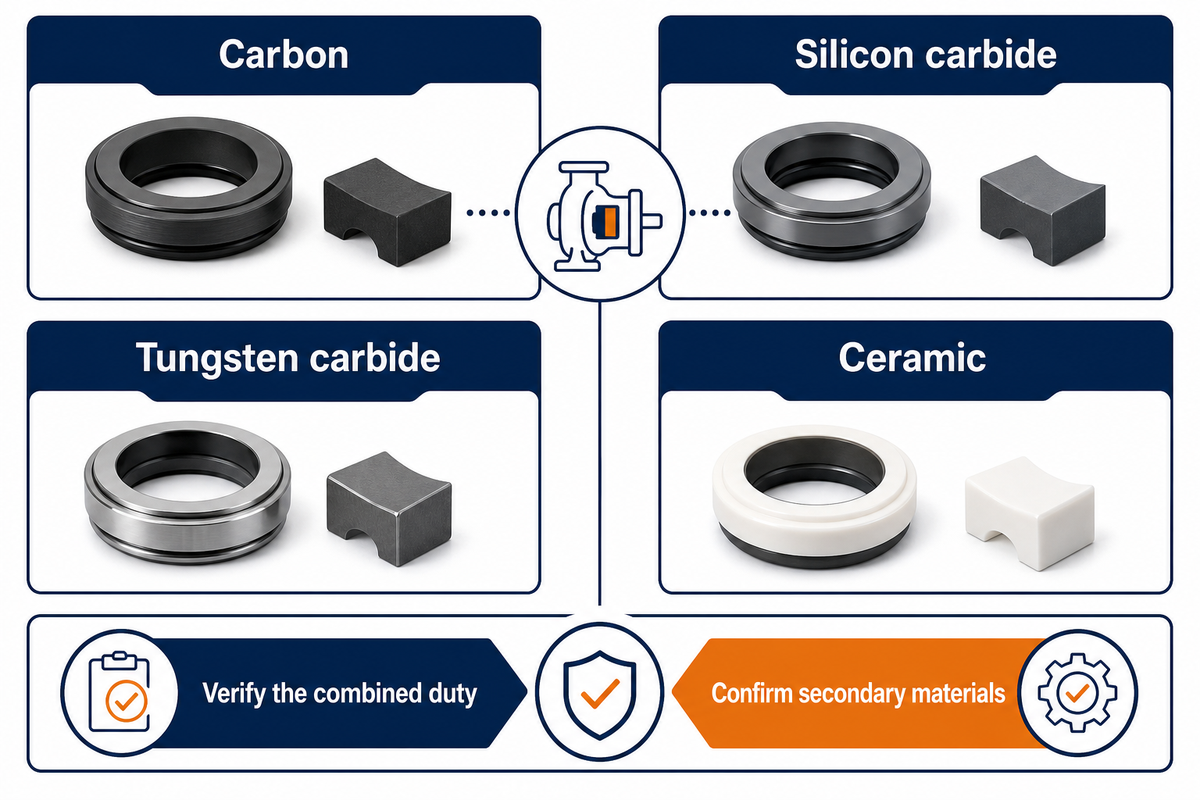

Bei der Auswahl des Dichtflächenpaars und der Sekundärwerkstoffe müssen die kombinierten Betriebsbedingungen berücksichtigt werden. Lassen Sie sich vom Lieferanten bestätigen, ob die separat angegebenen Grenzwerte für Temperatur, Druck und Drehzahl auch in Kombination gelten. Prüfen Sie ebenso die vorgeschlagenen Werkstoffgüten und deren Kombination anhand eines einzelnen Anwendungsdatenblatts.

Die Leitlinie des Hydraulic Institute aus 2025 zu Werkstoffen für Dichtflächen nennt Schmierfähigkeit und Viskosität des Fördermediums, Temperatur, Dampfdruck, Druck in der Dichtungskammer, Korrosion und Abrasivstoffe als wichtige Auswahlkriterien. Zu den gängigen Dichtflächenwerkstoffen zählen Kohlenstoff, Siliziumkarbid, Wolframkarbid und Keramik. Für eine genaue Spezifikation der jeweiligen Varianten sind weitere Angaben erforderlich.

Die Härte allein ist ein ungeeignetes Auswahlkriterium. Die Erörterung abrasiver Betriebsbedingungen und geeigneter Dichtflächenwerkstoffe durch die Fluid Sealing Association erklärt, warum auch harte Dichtungspaare auf eine ausreichende Schmierung angewiesen sind. Trockenreibung kann eine auf Abriebfestigkeit ausgelegte Materialpaarung beschädigen. Spezielle Beschichtungen und für Trockenlauf ausgelegte Konstruktionen müssen gesondert beurteilt werden.

Fragen Sie nach den genauen Elastomerrezepturen und geben Sie sich nicht mit einer allgemeinen Werkstofffamilie zufrieden. Berücksichtigen Sie bei der Prüfung der Verträglichkeit auch Reinigungsmedien und die Einwirkung bei Stillstand. Wurde ein Werkstoff geändert, um Korrosion zu vermeiden, kann sich dadurch eine neue Grenze für Temperatur, Quellung oder Reibung ergeben. Auch für Tieftemperaturanwendungen ist eine ausdrücklich geeignete Konstruktion erforderlich; eine Übertragung von Erkenntnissen zu gewöhnlichen Pumpendichtungen reicht nicht aus.

Enthält das Angebot nur die Angabe „Dichtflächen aus Siliziumkarbid“ und einen oberen Temperaturgrenzwert, bitten Sie um eine Klarstellung. Es fehlt die Bestätigung, dass das vorgeschlagene Dichtungspaar und die Sekundärdichtungen gemeinsam für die erwarteten Bedingungen in der Dichtungskammer geeignet sind.

Möchte ein Lieferant andere Dichtflächenwerkstoffe als die spezifizierte Technologie oder Fertigungsgüte anbieten, bitten Sie um eine Aktualisierung der Werkstoffdokumentation und der Anwendungsbestätigung. Behandeln Sie die Änderung als technische Abweichung, auch wenn die Außenabmessungen gleich bleiben.

Abmessungen der Patronengleitringdichtung anhand der Pumpenzeichnung prüfen

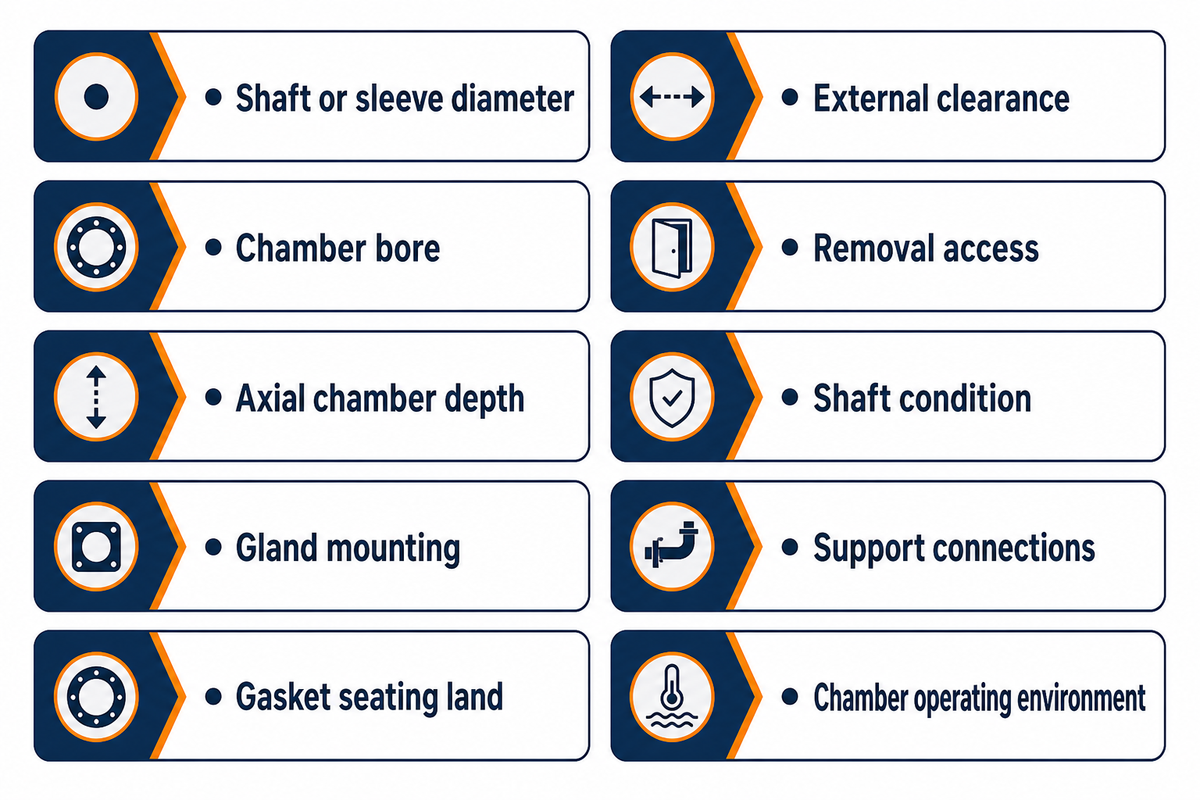

Prüfen Sie Wellenhülse und Dichtungsdeckel der Patrone, die Dichtungskammer und den verfügbaren Ausbauraum anhand einer freigegebenen Zeichnung. Dokumentieren Sie die tatsächlichen Pumpenmessungen getrennt von den Abnahmekriterien des Lieferanten. Ein passender Nenndurchmesser der Welle ist nur der Ausgangspunkt. Kühlung, Flüssigkeitsaustausch und Entlüftung der Dichtungskammer müssen separat technisch geprüft werden, selbst wenn alle physischen Schnittstellen passen.

Zeichnungsprüfung für den Umbau auf eine Patronendichtung

Verwenden Sie das folgende Arbeitsblatt bei einer planmäßigen Inspektion. Tragen Sie Messwerte mit Einheiten und Messstelle ein; entnehmen Sie den zulässigen Grenzwert der Zeichnung oder der Einbauanleitung des jeweiligen Modells. Ein fehlender Wert gilt als ungeklärt. Das Arbeitsblatt legt keine allgemeingültige Toleranz fest und gibt die Patrone nicht für den Betrieb frei.

Betrachten Sie eine hypothetische Zeichnungsprüfung: Der Ausziehweg wurde nicht gemessen, während Stiftschraubenbild und Wellendurchmesser passen. Mit dem Akzeptieren eines Fotos der Patrone kann die Beschaffung diesen Punkt nicht abschließen. Die Instandhaltung muss den verfügbaren Platz ermitteln und der Lieferant den erforderlichen Ausbauweg bestätigen. Dieses Beispiel beschreibt eine Entscheidung, keine geprüfte Pumpenumrüstung.

Die Hinweise des Hydraulic Institute zum Umbau einer alten Stopfbuchspumpe weisen darauf hin, dass eine herkömmliche Stopfbuchse die Wärmeabfuhr und den Flüssigkeitsaustausch beeinträchtigen kann. Eine Drosselbuchse oder Änderung der Dichtungskammer erfordert daher mehr als nur eine Prüfung auf mechanische Kollisionen. Stellen Sie bei einem Ersatz einer Pumpe mit Endansaugung neben den Außenmaßen auch die Details der Dichtungskammer bereit.

Einbau einer Patronengleitringdichtung: Was die Voreinstellung nicht behebt

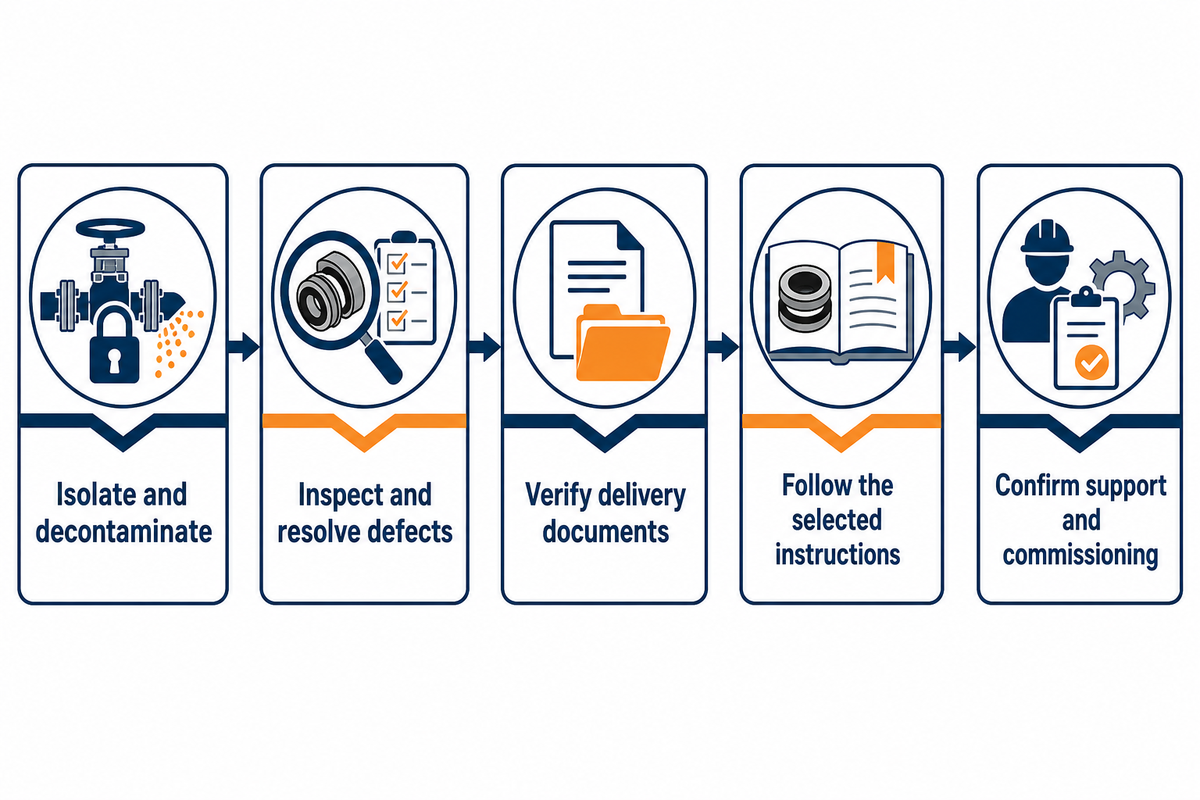

Eine Voreinstellung behebt weder Wellenschäden noch übermäßige Bewegungen, mangelhafte Ausrichtung oder fehlende Versorgungsflüssigkeit. Bereiten Sie die Pumpe vor und bauen Sie die Patrone gemäß den jeweils geltenden Pumpen- und Dichtungsanweisungen ein. Anzugsreihenfolge, Drehmoment, Schmierung und Handhabung der Einstellvorrichtungen hängen von der ausgewählten Konstruktion ab; eine allgemeine Einbauliste ersetzt diese Anweisungen nicht.

Als datiertes, modellspezifisches Beispiel geben die Einbauanweisungen für die Chesterton 150 aus dem Jahr 2017 an, dass das axiale Wellenspiel 0,13 mm nicht überschreiten sollte. Dieser Wert ist ein Beispiel für eine Herstellerprüfung und gilt nicht als Toleranz für alle Patronendichtungen. Verwenden Sie die Anweisungen für das bestellte Modell und die bestellte Größe.

Abnehmbare Zentrierklammern und fest eingebaute Distanzstücke sind unterschiedliche Bauteile. Entfernen Sie ein Teil nicht allein deshalb, weil es als Distanzstück bezeichnet wird. Einstellvorrichtungen müssen vor einer späteren Laufradeinstellung möglicherweise wieder eingebaut werden. Die Reihenfolge ist in den Anweisungen dargestellt.

Die ausgewählten Anweisungen zeigen auch, wie sich Stellschrauben von anderen Antriebs- oder Klemmteilen unterscheiden lassen. Übernehmen Sie keine Einbaureihenfolge von einer optisch ähnlichen Patrone. Prüfen Sie die Pumpenbaugruppe auf Fehlausrichtung und beheben Sie die Ursache, bevor Sie die Anlage in Betrieb nehmen.

Kann eine Gleitringdichtung trocken laufen?

Nur eine Konstruktion, die ausdrücklich für den vorgesehenen Trockenlauf freigegeben ist, darf auf diese Weise betrieben werden. Eine standardmäßige, flüssigkeitsgeschmierte Dichtung ist beispielsweise auf geeignete Bedingungen an den Dichtflächen angewiesen. Eine voreingestellte Patrone sorgt nicht selbst für Schmierung. Prüfen Sie Befüllung, Entlüftung und Betriebsbereitschaft der Versorgung anhand des geltenden Inbetriebnahmeverfahrens, statt einen kurzen Trockenlauf als Einbauprüfung zu verwenden.

Dokumentieren Sie das tatsächliche Anlaufverhalten während des festgelegten Abnahmezeitraums. Das Erreichen der Betriebsdrehzahl belegt nicht zwangsläufig eine zufriedenstellende Dichtungsleistung. Deutet das Anlaufverhalten auf Probleme mit der Pumpenausrichtung oder ungewöhnliche Vibrationen hin, ist nicht zu erwarten, dass eine neue Dichtungsbaugruppe diese Systemprobleme ausgleicht. Beheben Sie die Ursachen im Pumpensystem.

Früher Dichtungsausfall: Prüfen Sie das System, bevor Sie das Bauteil ersetzen

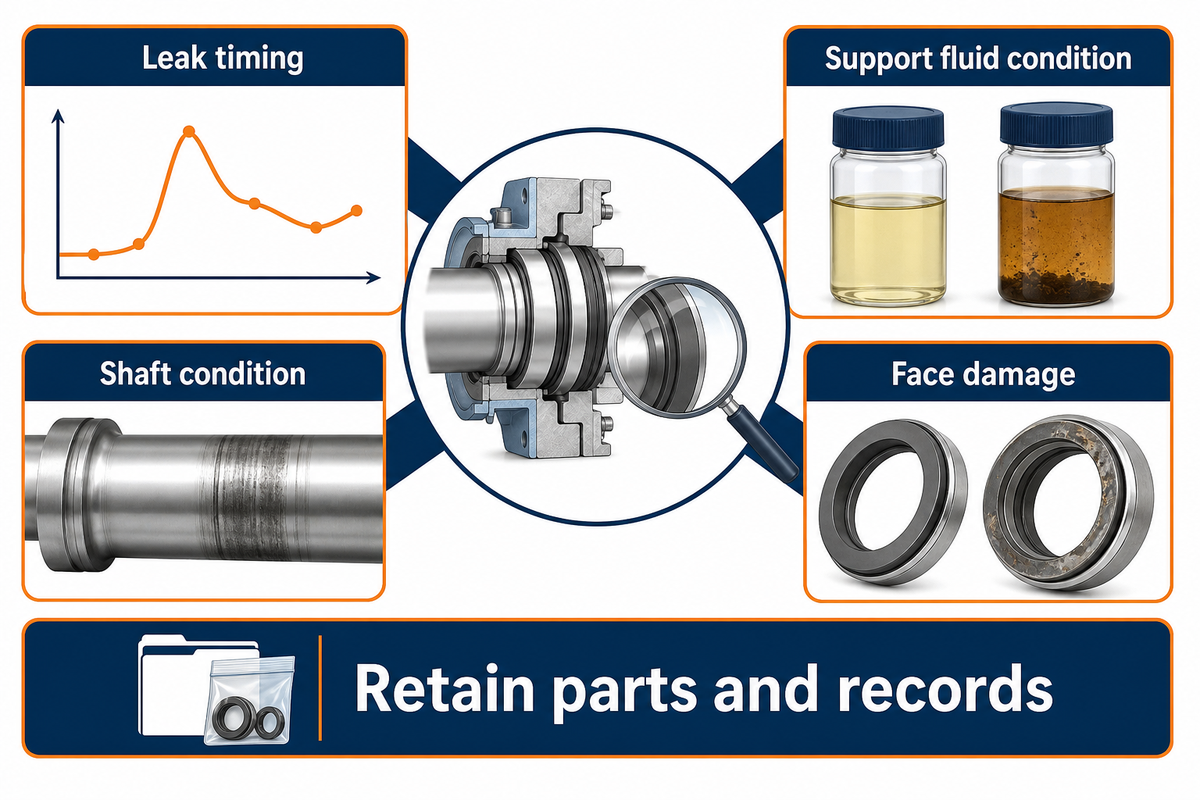

Wenn eine neue Dichtung undicht ist, bewahren Sie die ausgefallenen Teile und den Betriebsbericht auf, bevor Sie einen Ersatz bestellen. Zeitpunkt der Leckage, Zustand der Versorgungsflüssigkeit, Zustand der Welle und Schäden an den Dichtflächen können die Ursachenforschung eingrenzen. Eine zu einem bestimmten Zeitpunkt festgestellte Leckage weist für sich allein weder auf die Grundursache hin noch rechtfertigt sie einen Wechsel des Dichtflächenwerkstoffs.

Was ist die häufigste Ursache für den Ausfall einer Gleitringdichtung?

Eine allgemeingültige Rangfolge gibt es nicht für alle Pumpen und Einsatzbedingungen. Einbauschäden, ungeeignete Betriebsbedingungen, abrasive Verunreinigungen, mangelhafte Schmierung und mechanische Bewegungen können ähnliche Symptome verursachen. Dokumentieren Sie, wann die Leckage begann und welche Änderungen ihr vorausgingen. Vergleichen Sie diese Angaben mit den Befunden, die der Dichtungslieferant bei der Untersuchung der Teile feststellt, und legen Sie anschließend die Ursache fest.

Laut dem Merkblatt „Maintain Pumping Systems“ des US-Energieministeriums „müssen Gleitringdichtungen regelmäßig geprüft werden, um sicherzustellen, dass sie entweder dicht sind oder die Leckage innerhalb der Spezifikation liegt“. Zulässige Leckagen von Stopfbuchspackungen dürfen nicht auf Gleitringdichtungen übertragen werden.

Vor zerstörenden Prüfungen sollten Fotos von Dichtflächen, Sekundärdichtungen, Wellenhülsen und Dichtungsdeckeln angefertigt werden. Bewahren Sie Ablagerungsproben zur Analyse auf, falls der Lieferant sie anfordert. Eine weiterführende Untersuchung finden Sie im Leitfaden zu Leckagen an Pumpendichtungen. Prüfen Sie auch den Zustand des Pumpenlagers, wenn eine Bewegung der Welle vermutet wird.

Angebote für den Ersatz mit der gelieferten Patrone vergleichen

Stellen Sie allen Bietern dieselbe Pumpenzeichnung und dieselben Angaben zu den Betriebsbedingungen bereit. Übernehmen Sie die freigegebene Spezifikation in die Wareneingangsprüfung. Ein korrektes Angebot entschuldigt keine gelieferte Patrone mit einer ungeklärten Änderung an Werkstoffen oder Revision. Prüfen Sie Identität und Dokumentation der Baugruppe, bevor sie den Arbeitsbereich für den Anlagenstillstand erreicht.

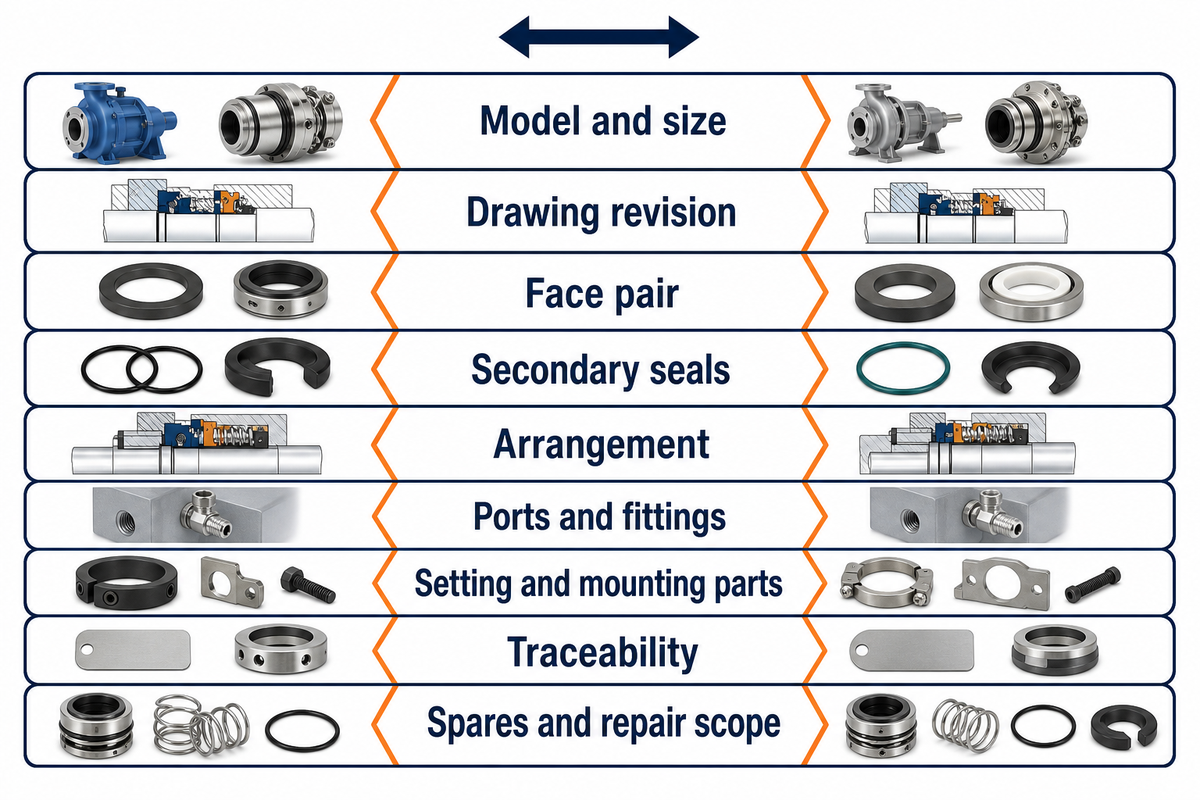

Abgleich von Bestellung und Lieferung der Patronengleitringdichtung

Die Vereinbarung wird in der Bestellung dokumentiert, die Übereinstimmung im Wareneingangsprüfbericht. Ein Techniker oder Lieferant klärt technische Abweichungen. Ein leeres Feld fordert einen Nachweis an und ist keine Erlaubnis, ein Bauteil zu ersetzen.

Die Anschaffungskosten der Dichtung sind nur ein Faktor dieser Analyse. Der Leitfaden zu Lebenszykluskosten von DOE, Hydraulic Institute und Europump berücksichtigt weitere Kosten, etwa für Einbau, Instandhaltung, Betrieb und Stillstandszeit. Verwenden Sie die angebotenen Arbeitskosten und Annahmen zum Anlagenstillstand statt eines pauschalen Einsparprozentsatzes für Patronen. Trennen Sie den Aufwand für die erste Umrüstung von den erwarteten Arbeiten bei späteren Austauschen.

Bestellung der Patronengleitringdichtung vor dem Anlagenstillstand abschließen

Schließen Sie die Bestellung mit einer freigegebenen Zeichnung, bestätigten Betriebsbedingungen, klar zugewiesenen Zuständigkeiten für Versorgungssysteme und den richtigen Einbauunterlagen ab. Legen Sie fest, wer Abweichungen klärt, bevor der Einbau beginnt. Der Verweis auf eine bekannte Marke, eine OEM-Aussage oder die Bezeichnung „API seal“ ersetzt keine klar festgelegten technischen Anforderungen an die gelieferte Patrone.

Der öffentlich beschriebene Anwendungsbereich des American Petroleum Institute (API) Standard 682 umfasst Dichtungssysteme für Pumpen und überträgt Käufer und Lieferant die Verantwortung für die Auswahl geeigneter Dichtungen und Zusatzeinrichtungen. Verlangt der Vertrag diese Norm, nennen Sie die vertraglich geltende Ausgabe und lassen Sie sich vom Lieferanten den Leistungsumfang sowie Abweichungen von der Konformität bestätigen. Dieser Leitfaden bestätigt keine Konformität eines BBP-Produkts.

Geben Sie bei einer Pumpenanfrage an BBP das Pumpenmodell, Angaben zur vorhandenen Dichtung, Zeichnungen oder Messwerte der Dichtungskammer und Daten zum Fördermedium an. Nennen Sie den Betriebsbereich und die verfügbaren Versorgungsmedien. Bitten Sie mit dem Angebot um die genaue Bezeichnung der vorgeschlagenen Patrone und deren Einbauzeichnung. Mit diesen Unterlagen lässt sich die Instandhaltungsentscheidung prüfen, bevor der Terminplan für den Anlagenstillstand davon abhängt.
