Resposta rápida. O ponto morto da bomba é uma condição de fluxo de entrega zero na qual uma bomba centrífuga continua funcionando contra uma descarga fechada ou bloqueada O impulsor ainda move o líquido dentro do invólucro, mas o fluxo útil não pode sair A entrada do eixo é então dissipada através de recirculação interna, fricção e calor Como o resultado depende da bomba, líquido, volume do invólucro, temperatura inicial e resfriamento, não há duração de ponto morto segura universal.
O que é Pump Deadhead?
O deadheading ocorre quando uma bomba centrífuga está funcionando, mas efetivamente não fornece nenhum líquido ao sistema Na maioria das vezes, uma válvula de descarga fechada é a causa, mas um tubo bloqueado, válvula de retenção presa, filtro conectado ou falha de controle podem criar o mesmo limite A bomba não parou O impulsor ainda gira e aciona o líquido em torno de caminhos internos, mesmo que um medidor de vazão a jusante possa ler zero.
Essa distinção importa. “Zero flow” aqui significa zero fluxo útil entregue ao sistema, não um líquido absolutamente imóvel dentro do invólucro A recirculação interna ao redor do olho do impulsor e a descarga continuam A pressão também pode permanecer alta, o que pode fazer com que a condição pareça normal se um operador observar apenas um medidor de descarga.
O ponto morto da bomba ocorre quando uma bomba centrífuga funciona enquanto sua linha de descarga não consegue passar o fluxo útil A bomba também pode atingir esse estado através de uma interação adversa de curva de bomba paralela A entrada contínua de energia está fazendo com que a temperatura suba; o líquido pode começar a vaporizar localmente, produzindo danos que podem reduzir significativamente a vida útil das vedações e aumentar o risco de falha da bomba O método confiável é a detecção de vários sinais e proteção em camadas, não um temporizador.
Deadhead também pode ser uma interação do sistema em vez de uma válvula fechada Em um artigo de engenharia de 2022, o Orientação de bomba paralela do Instituto Hidráulico explica que bombas com cabeças de corte diferentes podem não compartilhar o fluxo como pretendido A bomba de cabeça mais alta pode transportar o sistema enquanto uma bomba de funcionamento de cabeça mais baixa contribui com fluxo de entrega zero É por isso que uma indicação de posição da válvula por si só não pode provar que cada bomba operacional está movendo líquido.
Deadhead é, portanto, uma condição operacional específica, não um sinônimo para cada problema fora do projeto O baixo fluxo ainda envia algum líquido a jusante O funcionamento a seco significa que a bomba não possui líquido adequado A cavitação envolve a formação de vapor local e o colapso O escoamento ocorre em fluxo excessivo no lado oposto da curva.

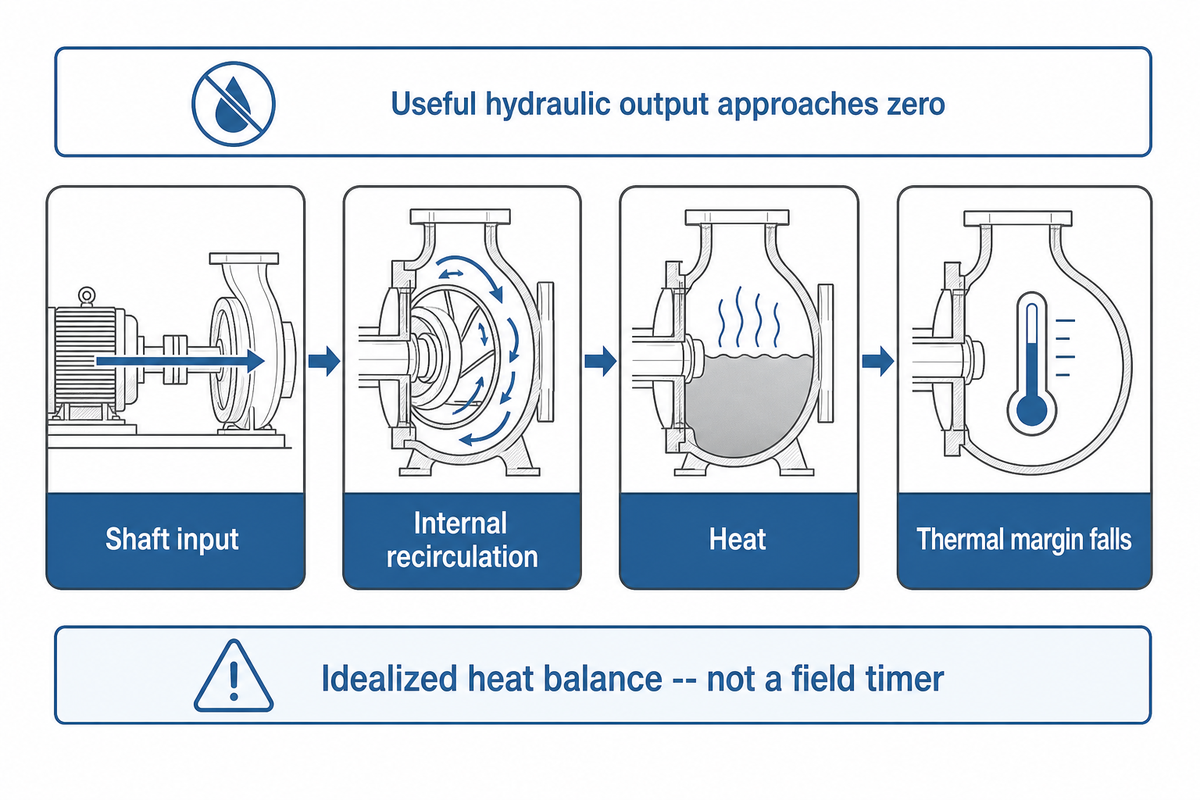

O que acontece dentro de uma bomba centrífuga com fluxo zero?
Em um ponto de serviço normal, o motorista fornece energia do eixo e a bomba transfere parte dela em energia hidráulica útil transportada pelo líquido No ponto morto, o fluxo entregue é efetivamente zero A saída hidráulica útil se aproxima de zero também, mas o motor e o eixo podem continuar fornecendo energia Recirculação interna, atrito do disco, perdas mecânicas e cisalhamento do fluido convertem parte dessa entrada em calor.
O líquido preso e o metal próximo aquecem À medida que a temperatura do líquido aumenta, a pressão de vapor aumenta e a margem térmica disponível cai A formação de vapor local, cargas instáveis e faces de vedação quentes podem seguir A primeira falha visível não é garantida como sendo a mesma em todas as bombas: uma vedação mecânica, elastômero, rolamento, impulsor ou invólucro pode se tornar o componente limitante Uma leitura de alta pressão não remove nenhum desses riscos.
Limite operacional: Trate a cabeça de corte como um ponto medido em uma curva definida, nunca como permissão para operação contínua de fluxo zero.
A planilha de aumento de calor de fluxo zero
Para uma verificação transparente da sensibilidade, uma taxa de temperatura idealizada apenas para líquidos é:
Aumento de temperatura por tempo = calor que entra no líquido (massa líquida × capacidade térmica específica)
Suponha, apenas para ilustração, que o Exemplo North Loop tenha 1 kW de perda entrando em 10 kg de água inicialmente perto de 25 °C. Usando aproximadamente 4,184 kJ/(kg·K) para água perto da temperatura ambiente do Instituto Nacional de Padrões e Tecnologia, a taxa idealizada é de cerca de 1,43 °C/min, ou 1,43 °C ao longo de 60 s. Isto é não um relógio de falha Os resultados reais mudam com a massa térmica do revestimento e da tubulação, o hold-up líquido, a perda de calor ao ambiente, a temperatura inicial, a partição real do poder, a pressão, e as propriedades de fluido de mudança.
Usando a taxa não arredondada calculada a partir de 1 kW, 10 kg e 4,184 kJ/(kg·K), com 25,00 °C usado apenas como um valor inicial aritmético, produz esta trilha idealizada:
| Tempo decorrido | Ascensão idealizada cumulativa | Temperatura líquida idealizada |
|---|---|---|
| 0 segundos | 0°C | 25,00°C |
| 20 segundos | 0,48°C | 25,48°C |
| 40 segundos | 0,96°C | 25,96°C |
| 60 segundos | 1,43°C | 26,43°C |
| 80 segundos | 1,91°C | 26,91°C |
| 100 segundos | 2,39°C | 27,39°C |
| 120 segundos | 2,87°C | 27,87°C |
Interpretação: Cada valor na tabela vem das suposições declaradas e é arredondado para 0,01 °C para exibição As casas decimais não representam precisão de medição Nenhuma é um limite de exposição de campo, ponto de ajuste de alarme ou previsão para uma bomba real.

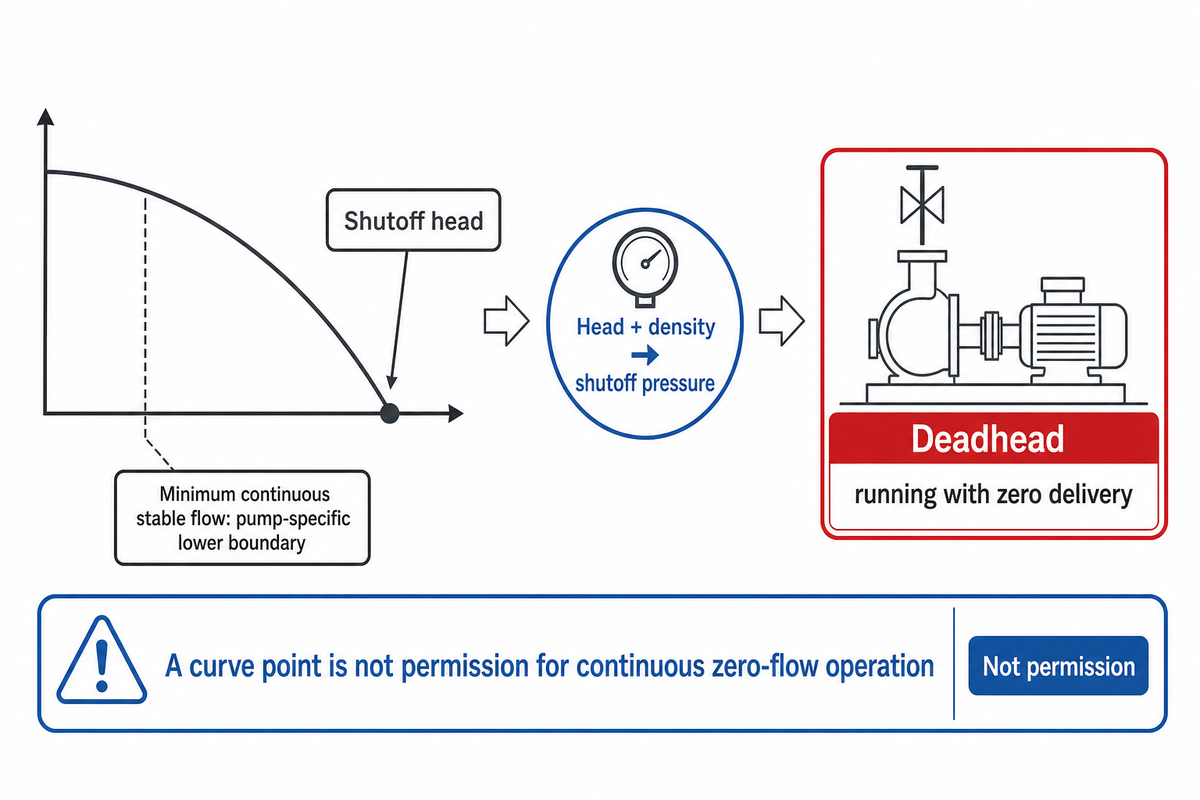

Pump Deadhead vs. Cabeça de corte e pressão de corte
Cabeça de corte é a cabeça diferencial mostrada onde uma curva de desempenho da bomba centrífuga atinge fluxo zero entregue a uma velocidade e diâmetro de impulsor declarados A pressão de corte expressa essa cabeça como pressão para um líquido de densidade conhecida Deadhead descreve a condição de operação Essas ideias se encontram em fluxo zero, mas não são permissões intercambiáveis.
| Termo | O que mede | De onde vem | O que não autoriza |
|---|---|---|---|
| Cabeça de desligamento | Cabeça diferencial em fluxo zero fornecido | Uma curva de fabricante testada a velocidade e diâmetro do impulsor definidos | Operação contínua de fluxo zero |
| Pressão de desligamento | Equivalente de pressão da cabeça diferencial | Cabeça, densidade e gravidade | Uma prova de fluxo normal somente sob pressão |
| Deadhead | Executando com entrega de sistema efetivamente zero | Estado real do sistema | Uma duração segura genérica |
| Fluxo estável contínuo mínimo | Um limite operacional inferior definido para a bomba | Guia de projeto do fabricante e aplicável | Supondo que cada fluxo mais baixo seja aceitável |
O ISO 9906 e ANSI/HI 14.6 as páginas descrevem testes de aceitação de desempenho hidráulico controlado para bombas rotodinâmicas Sua existência não transforma um fechamento de válvula de campo em um teste aprovado Cada ponto de curva registra o desempenho sob condições definidas; o procedimento de teste do fabricante controla os limites de exposição, instrumentação, pessoal e aborto.
Perguntas de pesquisa relacionadas incluem pressão de cabeça morta da bomba, sintomas de cabeça morta da bomba e proteção de cabeça morta da bomba Cada um ainda requer a curva da bomba e o estado do sistema; a frase por si só não pode estabelecer uma causa ou limite seguro.

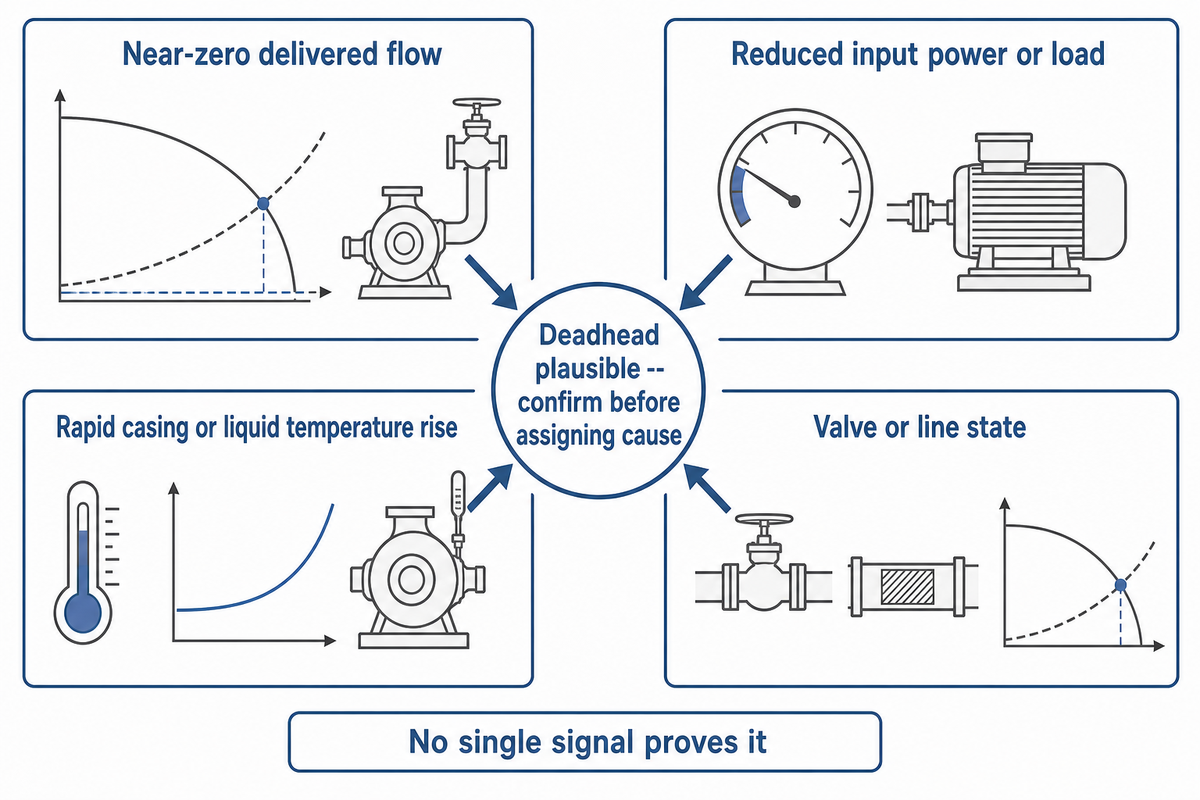

Como reconhecer Deadhead
Nenhum sensor único prova o ponto morto em cada sistema A identificação segura combina o fluxo entregado, a carga de entrada, a tendência da temperatura, e o estado da válvula ou da linha A correlação importa mais de um alarme.
Normalize a Linguagem de Alarme Antes de Identificar a Causa
Quando uma bomba centrífuga opera sem fluxo devido a uma descarga fechada, os relatórios podem chamá-la de dead-head, dead-heading, dead-headed ou simplesmente deadhead. “Nenhum fluxo através da bomba devido a uma válvula fechada” geralmente significa nenhum fluxo entregue através da bomba; o movimento interno continua O bloqueio na linha ou bloqueio da linha pode criar as mesmas condições de cabeça e calor excessivo dentro da bomba.
Não misture isso com o funcionamento da bomba a seco Os danos causados pelo funcionamento da bomba a seco por um período prolongado seguem um caminho diferente de lubrificação e resfriamento O Deadhead ainda pode fazer com que a temperatura da água suba, comprometa os elastômeros, danifique as vedações e encurte a vida útil das buchas ou vedações mecânicas As vedações mecânicas na bomba, portanto, fazem parte da inspeção, não são prova da causa original.
Para condições de carga insuficiente, registre a carga do motor e a vazão em toda a faixa de carga normal A potência de entrada varia mais claramente do que a corrente em alguns segmentos da faixa de carga do motor; a corrente pode permanecer quase constante mesmo em cargas leves Mesmo pequenas diminuições na carga do motor podem justificar um aviso separado, mas os níveis de disparo devem ser comissionados como uma porcentagem desejada da potência nominal para esse serviço, não copiada de várias aplicações.
Os relés de gerenciamento de motores podem fornecer funções de subcarga, sobrecarga térmica e falta à terra, mas nenhum dispositivo baseado em corrente é um sistema de proteção completo Para proteger sua bomba e evitar deadheading, combine sinais independentes com um caminho de fluxo mínimo Uma válvula de recirculação automática pode ser uma solução compacta para proteção da bomba porque restaura o trabalho útil como fluxo de desvio; não desculpa operar uma bomba seca ou morta por um período prolongado.
| Observação | Significado provável | Confirmando verificação | Ação imediata segura | Limitação |
|---|---|---|---|---|
| Fluxo entregue próximo de zero | Descarga bloqueada ou fechada, ou contribuição zero em serviço paralelo | Indicação independente de fluxo e revisão de alinhamento | Siga a parada do site ou a resposta da viagem | Um sensor de fluxo com falha pode imitar o fluxo zero |
| Potência de entrada ou carga reduzida | Bomba subcarregada | Compare a assinatura de energia comissionada com pressão e fluxo | Não derrote a viagem de subcarga | A corrente por si só pode mudar muito pouco em cargas leves |
| Subida rápida da temperatura do revestimento ou do líquido | Acumulação de energia sem fluxo direto | Temperatura da tendência com fluxo e estado da corrida | Use a resposta de desligamento aprovada | Sensor location creates delay |
| Closed valve, blocked line, or adverse parallel-pump curve interaction | Physical cause is plausible | Verify actual position and differential pressure without exposure | Isolate and inspect under the site procedure | Position feedback can disagree with the valve |
| Discharge pressure near the expected shutoff point | Zero-flow operation is possible | Compare differential head with the governed pump curve | Apply the approved abnormal-state response | Pressure alone does not prove deadhead |
| Minimum-flow path unavailable | A protection layer may be impaired | Verify the bypass or recirculation-device state | Use the approved impairment control | An open indication does not prove flow |
| Parallel pump running with no measured contribution | System-curve interaction may be holding it at zero flow | Compare individual contribution and common-header pressure | Follow the site abnormal-operation procedure | Speed feedback does not prove delivered flow |
| Flow, power, pressure, and valve signals disagree | A sensor or feedback channel may have failed | Cross-check independent channels and time order | Preserve the trend and avoid repeated resets | No single signal establishes the cause |
| Temperature stable at one sensor while flow is zero | Thermal lag or poor sensor placement may mask heating | Review sensor location and compare multiple trends | Keep the governed stop response in force | A stable local reading does not establish safety |
The motor signal deserves special care. An Eaton application note and an Eaton-authored article published by Pumps & Systems explain why motor current can be comparatively insensitive in lightly loaded applications and why input power may provide a clearer underload signal. These are related manufacturer-origin sources, not independent corroboration. That does not create a universal trip percentage. Baselines and delays must be commissioned against the actual pump curve, motor, speed range, and process transients. In the hypothetical North Loop Example, the calculated heat-rise rate is a sensitivity check, not a universal alarm setpoint.
Can You Perform a Deadhead Test Safely?
Brief shutoff-head verification can be part of a manufacturer-approved commissioning or performance procedure, but this article doesn’t authorize closing a discharge valve on an operating pump. The competent person responsible for the test must use the specific pump manual, the applicable test plan, calibrated instruments, stable suction conditions, a defined maximum exposure, and immediate abort criteria.
There is no credible generic answer to “How many seconds?” The range changes with liquid temperature, trapped volume, casing mass, seal arrangement, speed, power, and the manufacturer’s design. A United States Nuclear Regulatory Commission bulletin documented a specialized safety-injection application in which deadheaded pumps were projected to fail within minutes. That case is not a general timer; it proves why “brief” cannot be assumed safe across applications.
Testing may also require temporary energization. The Occupational Safety and Health Administration’s energy-control guidance treats this as a controlled exception: tools and people must be cleared before energization, and energy-isolation measures must be restored when testing is complete. Repeatedly restarting a tripped pump to “see if it happens again” can destroy evidence and create another exposure.
How to Prevent Deadheading
Because controlled testing is a narrow exception, reliable protection does not depend on one switch. It uses independent layers that address different causes and different sensor failures.

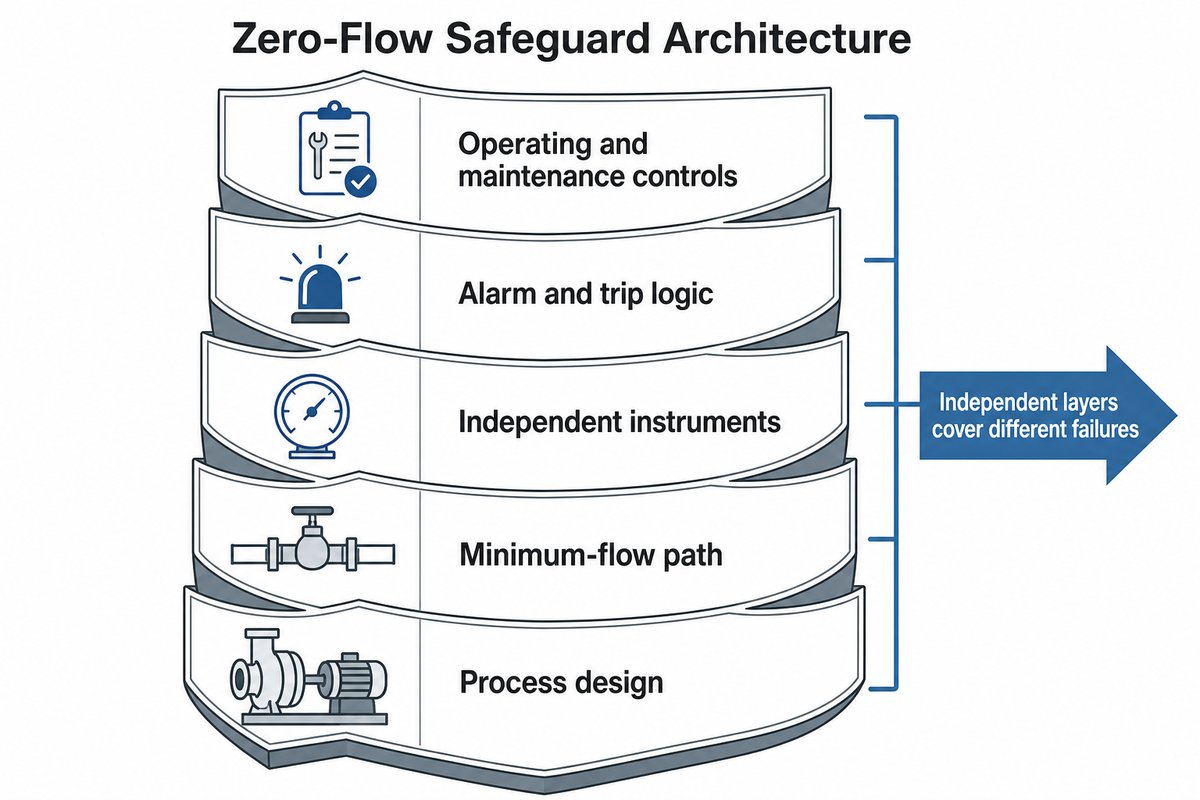

Zero-Flow Safeguard Architecture
- Process design: review every state that can close or block the discharge, including automatic valves, check valves, filters, batch transitions, and parallel-pump sequencing.
- Minimum-flow path: where the pump requires it, provide a correctly sized bypass, control loop, or automatic recirculation valve protection system. The required flow comes from pump-specific limits, not a generic percentage.
- Independent instruments: combine flow with relevant pressure, temperature, input power, speed, and actual valve-state signals.
- Alarm and trip logic: require a plausible combination, allow for legitimate transients, and preserve a fail-safe path. Commission setpoints on the real installation.
- Operating and maintenance controls: define line-up checks, proof tests, trend retention, trip investigation, and management of bypassed or failed instruments.
Protection selection begins with the pump curve and duty cycle. BBP’s centrifugal pump selection and performance resources cover pump families used across water, process, pipeline, split-case, and multistage duties. Application engineers still need the actual liquid, suction conditions, operating range, speed control, line-up, and required protection philosophy before recommending hardware or setpoints.

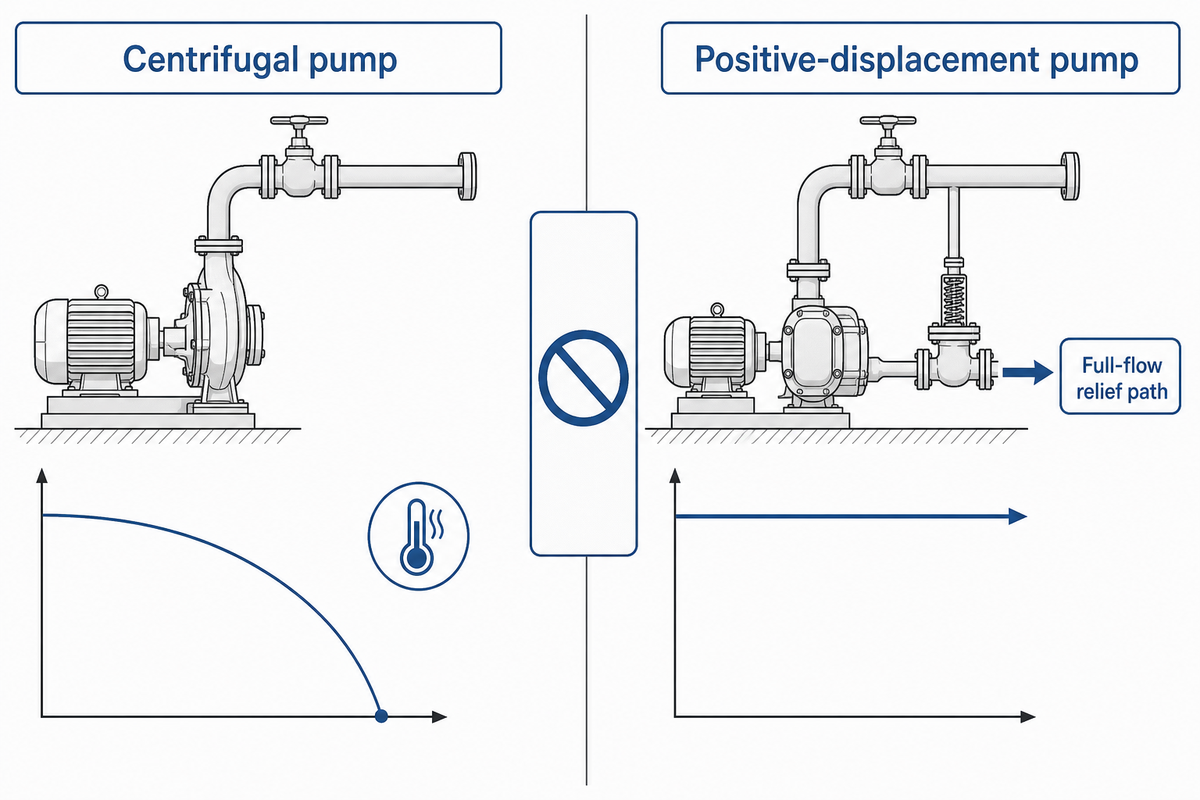

Centrifugal vs. Positive-Displacement Pumps at Deadhead
Don’t copy centrifugal-pump deadhead advice to a positive-displacement pump. Typical radial centrifugal pumps reach their curve’s shutoff head at zero delivered flow, while a positive-displacement pump continues attempting to displace volume. If the discharge has no safe path, pressure can rise rapidly toward the limit of the pump, driver, piping, or weakest component.
O Hydraulic Institute’s positive-displacement pump guidance states that a suitably sized discharge relief valve is mandatory for safety, positioned close to the pump and ahead of other valves, and capable of relieving full pump flow without excessive overpressure. The actual relief destination, sizing, set pressure, and compliance basis must be engineered for the service. This guide’s heat-rise discussion doesn’t replace that fundamental overpressure protection.

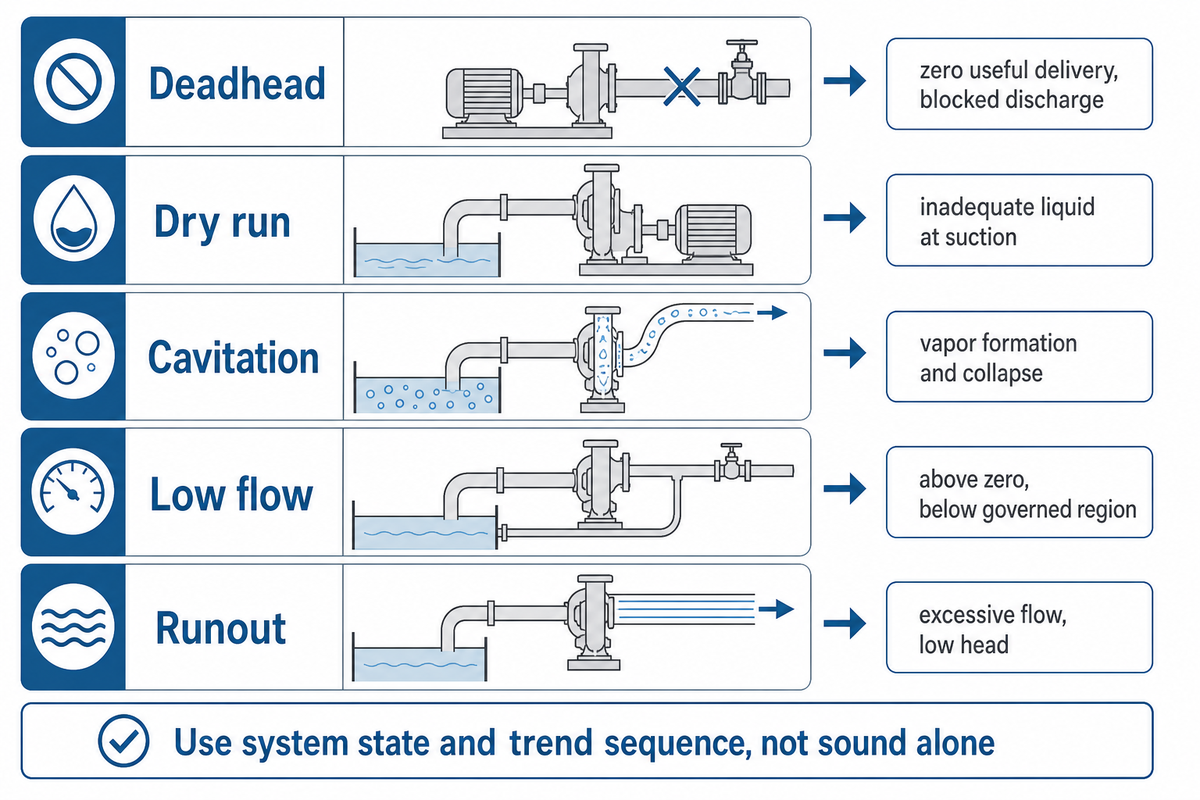

Deadhead vs. Dry Run, Cavitation, Low Flow, and Runout
| Condição | Delivered flow | Common evidence pattern | Primary question |
|---|---|---|---|
| Deadhead | Effectively zero | High discharge pressure possible, underload signature, rising temperature | Where is the discharge blocked? |
| Dry run | Zero or inadequate | Loss of prime or liquid, poor seal lubrication and cooling | Is adequate liquid reaching the pump? |
| Cavitation | Can be low, normal, or unstable | Noise, vibration, performance loss, local vapor collapse | Is available suction margin adequate? |
| Low flow | Above zero but below the governed operating region | Recirculation, unstable loads, heat and vibration | Is flow above the pump’s minimum limit? |
| Runout | Excessive | Low head, high flow, possible overload and suction-margin loss | Is the operating point too far right on the curve? |
The evidence patterns can overlap. Deadhead heating can eventually create local vapor, while cavitation can damage the same impeller and seal surfaces. Use the system state and trend sequence, not sound alone. For suction-side identification, see BBP’s pump cavitation troubleshooting guide.
Even within rotodynamic pumps, one rule doesn’t cover every subtype. KSB’s operating-behavior reference notes that continuous operation down to zero flow isn’t permitted and that low-flow limits depend on specific speed. Its propeller-pump reference shows a sharper boundary: axial/propeller pump power can reach a maximum at zero flow, with open-gate starting practice. Applying a radial centrifugal rule of thumb to that subtype is unsafe.

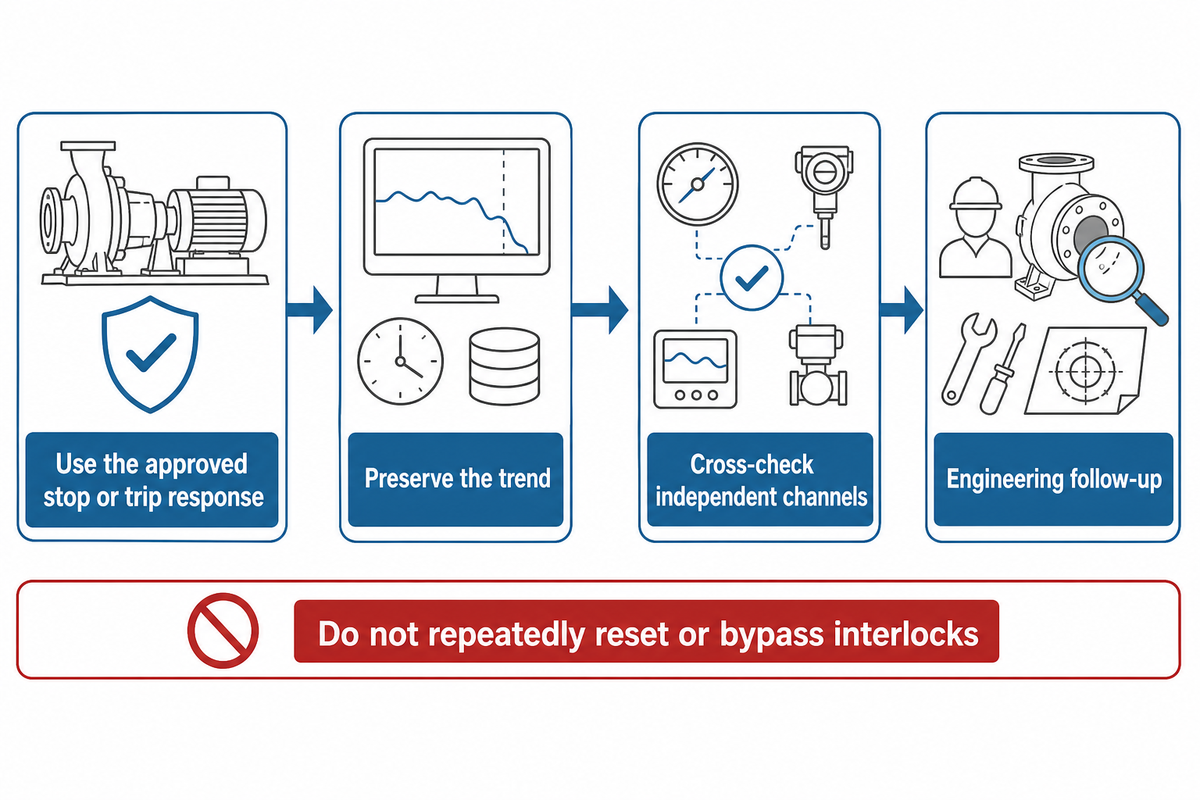

Operator Troubleshooting Decision Table
| Event category | First governed response | Evidence to preserve | Engineering follow-up |
|---|---|---|---|
| Pump running, flow lost, temperature rising | Use the approved stop or trip response | Flow, power, pressure, temperature, speed, valve state | Confirm blockage and minimum-flow protection |
| Trip occurred but cause is uncertain | Do not repeatedly reset | Alarm sequence and high-resolution trend | Test sensors and logic under controlled conditions |
| Parallel pump shows speed but no contribution | Follow the site’s abnormal-operation procedure | Individual flow or inferred contribution, common header pressure | Overlay individual and combined system curves |
| Bypass or protection device is unavailable | Apply the approved impairment control | Device position, work order, temporary controls | Restore or redesign the independent layer |
| Flow sensor alone reads zero | Cross-check before assigning cause | Power, pressure, valve state, sensor condition | Proof-test the flow channel |
| Pressure is high but flow is uncertain | Do not treat pressure as flow proof | Differential pressure and independent flow | Check curve and discharge restrictions |
| Temperature sensor rises slowly | Apply the approved abnormal-state response | Sensor location and time-aligned trend | Review alarm delay and thermal lag |
| Valve feedback shows open but flow is zero | Treat feedback as unconfirmed | Stem position, actuator command, line pressure | Inspect valve and downstream blockage |
| Pump restarted after maintenance | Use the commissioning line-up check | Valve list, rotation, venting, bypass availability | Confirm the full operating envelope |
Never bypass interlocks or energize isolated equipment solely to complete this table. Plant procedures, the pump manual, and applicable safety requirements take precedence. The North Loop Example shows why the preserved time-aligned trend matters more than a generic timer. The Occupational Safety and Health Administration testing guidance also requires tools, materials, and employees to be cleared before any authorized temporary energization.
Perguntas frequentes
Quanto tempo você pode deadhead uma bomba?
Não há tempo seguro universal Limites aceitáveis durante um teste de fábrica controlado para uma bomba de água fria podem danificar outra bomba que manuseia líquido quente ou volátil Um líquido quente ou volátil pode perder margem térmica mais cedo do que água fria na mesma bomba na mesma velocidade Volume do revestimento, temperatura inicial, potência do motorista, vedações, materiais, velocidade e rejeição de calor, todos importam Use apenas os critérios de duração máxima e abortar no procedimento aprovado pelo fabricante para a bomba e instalação exatas.
O que é um teste de cabeça morta de bomba?
A pump deadhead test is a controlled verification of zero-flow differential head, sometimes called a shutoff-head check, performed under a manufacturer or recognized test procedure. It is not the same as accidentally operating against a blocked discharge. Valid tests define competent personnel, stable suction, calibrated instruments, exposure time, temperature and pressure limits, and immediate abort conditions before the pump is energized. For broader document context, BBP’s guia de padrões de bomba explains how common pump standards differ in scope.
Uma bomba centrífuga pode ser de cabeça morta?
As bombas centrífugas podem atingir o fluxo de entrega zero, e alguns procedimentos de teste ou partida aprovados podem incluir uma condição de desligamento fortemente limitada Isso não torna o deadhead um modo de operação normal A recirculação interna e o calor permanecem, e a exposição aceitável é específica da bomba e da proteção contínua deve manter a bomba dentro de sua região de operação governada ou pará-la com segurança.
Como você deadhead uma bomba?
Não use um procedimento web genérico para fechar a descarga de uma bomba de funcionamento Se for necessária uma verificação do cabeçote de corte, use o método exato de comissionamento ou teste aprovado pelo fabricante, pessoal competente, o procedimento de controle de energia do local, instrumentos calibrados e limites de aborto predeterminados.
O que significa deadhead?
Deadhead significa que uma bomba está funcionando enquanto fornece efetivamente fluxo zero ao sistema, geralmente porque o caminho de descarga está fechado ou bloqueado O movimento interno do líquido e o aquecimento podem continuar mesmo quando o fluxo a jusante é zero, de modo que a condição não pode ser avaliada apenas a partir de um manômetro.
Precisa de uma revisão de bomba e proteção?
Send BBP the liquid properties, duty points, pump curve, suction conditions, control-valve states, speed range, and minimum-flow philosophy. The application team can review the pump family and configuration against the intended operating envelope. This supports selection discussions; it is not a site safety approval.

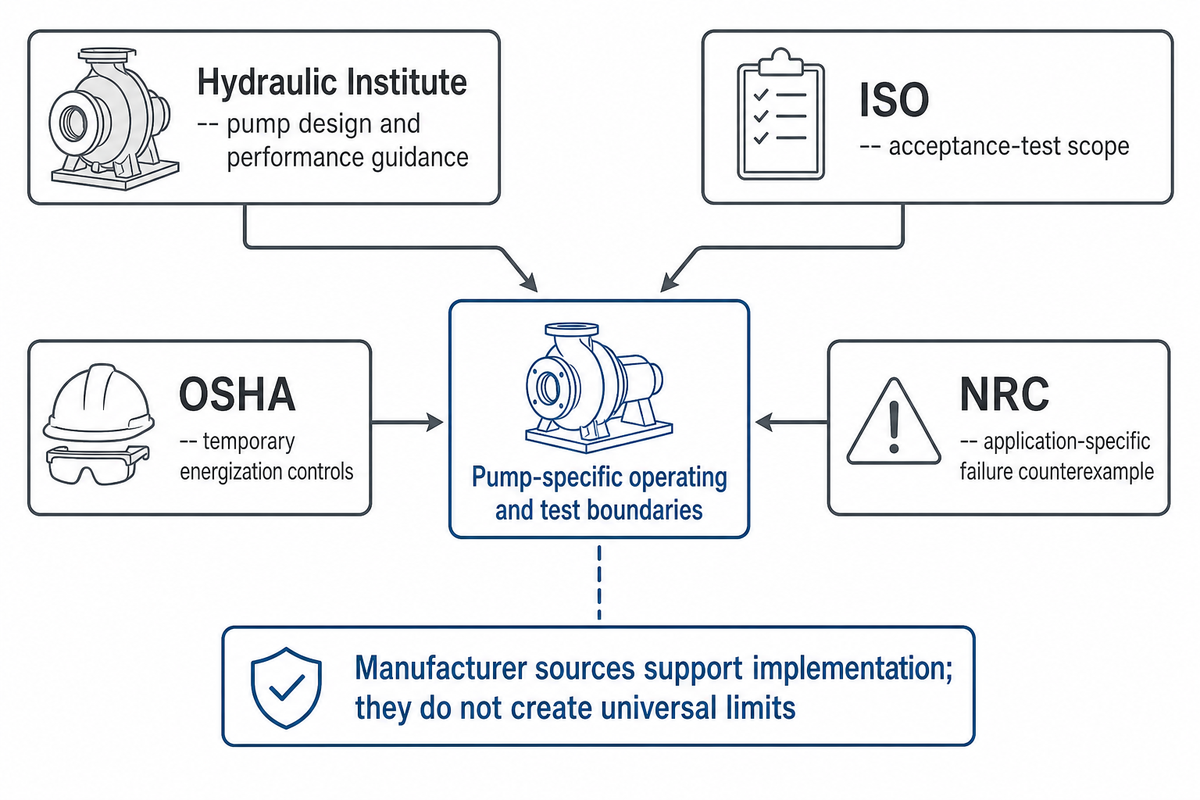

Engineering Sources
Referências e fontes
These sources support the operating boundaries and testing cautions summarized in the questions above.
- Hydraulic Institute, ANSI/HI 14.6-2022 Rotodynamic Pumps for Hydraulic Performance Acceptance Tests.
- International Organization for Standardization, ISO 9906:2012
- Hydraulic Institute, Five Keys to Understanding Parallel Pump Optimization
- Hydraulic Institute, Pump FAQs
- Occupational Safety and Health Administration, Testing Machines and Equipment
- United States Nuclear Regulatory Commission, Bulletin 86-03
